SWIFT-O-MATIC QM
Motorkugelhahn mit vollem Durchgang
Messing CW617 vernickelt, Anschlüsse IG oder Verschraubungen, komplett mit elektrischem IP54 Schwenkantrieb mit Steckverbindung "Quick Mounting"
Weiter >

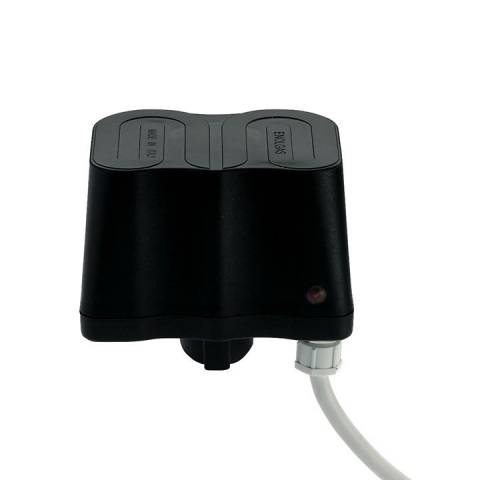

QM ANTRIEBE - S.2815

Elektrostellantrieb mit Steckverbinder


ANSCHLUSSBESCHREIBUNG (2 DRÄHTE, SPST)

KLEMME

FARBE

TYP

ANSCHLUSS

BESCHREIBUNG

1

BLAU

EINGANG

NEUTRAL

NEUTRAL

2

SCHWARZ

EINGANG

PHASE

SPANNUNGSVERSORGUNG

3

BRAUN

SCHALTUNG

PHASE

WIRD DIE PHASE AN DIE KLEMME 3

4

WEISS/GRAU

AUSGANG

PHASE

ANGESCHLOSSEN, ÖFFNET DER

5

GELB/GRÜN

ERDUNG

ERDUNG

KUGELHAHN; BEI FEHLENDEM


ELEKTRISCHE PROPORTIONALE STELLANTRIEBE MIT STECKVERBINDER QM (QUICK MOUNTING)

ART.NR

S2912

SPANNUNGSVERSORGUNG

24V 50-60Hz

LEISTUNGSAUFNAHME

5 W

DREHMOMENT

10 Nm max.

LAUFZEIT [S/90°]

60

DREHSINN

zwei Drehrichtungen

BAUART

Steckverbinder QM (Quick Mounting)

SCHWENKBEREICH

90°

EINGÄNGE

1 (rot) Neutral, 2 (blau) Phase, 3 (grün) Steuersignal 0 … 10 VDC

AUSGÄNGE

Positionsrückmeldung 0 … 10 VDC , integrierte potentialfreie Mikroschalter

SCHUTZART

IP54

ELEKTRISCHE ANSCHLUSSEE

7 Anschlussklemme, Kabel isoliert

GEWICHT

0.8 Kg

TEMPERATURBEREICH

-20°C bis 80°C


ELEKTRISCHE SCHALTPLÄNE





1 - NEUTRAL 24V 50/60HZ (5W)
2 - PHASE 24V 50/60HZ (5W)
3 - 0..10V STEUERSIGNAL
4 - 0..10V       POSITIONSRÜCKMELDUNG
5 - N.C. MIKRO
6 - MIKROSCHALTER       HAUPTKONTAKT
7 - N.O. MIKRO


ANSCHLUSSBESCHREIBUNG UND EINSTELLUNGEN

KLEMME

FARBE

TYP

ANSCHLUSS

BESCHREIBUNG

1

ROT

EINGANG

NEUTRAL

NEUTRAL

2

BLAU

EINGANG

PHASE

SPANNUNGSVERSORGUNG

3

GRÜN

EINGANG

ANSTEUERUNG

STEUERSIGNAL 0 … 10 VDC

4

ROSA

AUSGANG

-

POSITIONSRÜCKMELDUNG

5

WEISS

AUSGANG

MIKRO

0 … 10 VDC

6

BRAUN

COM

MIKRO

N.C. MIKRO: BEI GESCHLOSSENEM

7

GRAU

AUSGANG

MIKRO

KUGELHAHN, MIT DEM


KUGELSTARTPUNKTSIGNAL
einstellbar (0 bis 5 VDC) mittels Einstellschraube auf dem Gehäuse

KUGELENDPUNKTSIGNAL
einstellbar (2 bis 10 VDC) mittels Einstellschraube auf dem Gehäuse

MIKROSCHALTPUNKT
einstellbar (0 bis 10 VDC) mittels Einstellschraube auf dem Gehäuse

LED-BETRIEBSZUSTAND
Grün: in Betrieb
Grün blinkend: Position erreicht
Rot: Mikroschalter ON
Rot blinkend: Fehlermeldung

ELEKTRISCHE STELLANTRIEBE





ELEKTROSTELLANTRIEBE HEAVY DUTY (INDUSTRIE)

ELEKTROSTELLANTRIEBE LITE

PROPORTIONALER ELEKTROSTELLANTRIEBE HEAVY DUTY (INDUSTRIE)

Spannungsversorgung 24/110/230V A.C. 50 Hz
Schutzart: IP 65
Stromaufnahme: 4,4VA
Temperaturbereich: -10°C +70°C
Drehmoment: 9,8 Nm
Elektrische Ausstattung: mit/ohne integrierteM Mikro
Laufzeit: 35 s / 90°
Andere Laufzeiten auf Anfrage

Spannungsversorgung 24/230V A.C. 50 Hz
Schutzart: IP 54
Stromaufnahme: 4,4VA
Temperaturbereich: -10°C +70°C
Drehmoment: 8 Nm
Elektrische Ausstattung: mit integriertem Mikro
Laufzeit: 45 s / 90°
Drehrichtungen: zwei Sonderausführungen auf Anfrage

Spannungsversorgung: 24/110/230V A.C. 50 Hz
Schutzart: IP 55
Temperaturbereich: -10°C +70°C
Drehmoment: 9,8 Nm
Laufzeit: 48 s / 90°
Steuersignal : 4-20 mA (0-20 mA;
0-10 VDC)
Schwenkbereich: 0-90° , 0-180°
