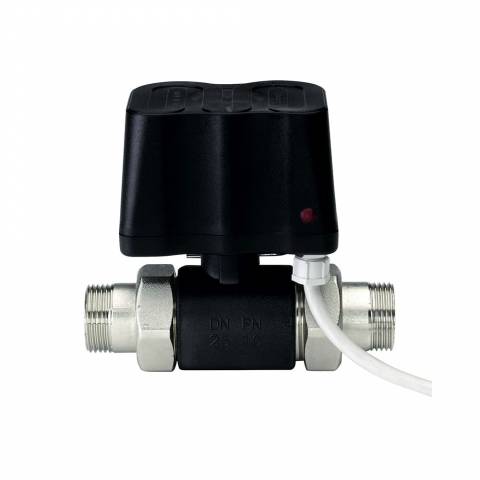

SWIFT O MATIC QM - S.2300P

Technische, Dynamische und bauliche Merkmale
SWIFT•O•MATIC® QM Kugelhahn mit Steckverbindung für Antriebe eignet sich sowohl für Heizungs- wie Klimaanlagen (Raumtemperaturregelung) als auch für Prozessautomatisierung in verschiedene andere Anwendungsbereiche, dank seiner kompakten Ausführung.
Diese Baureihe ist hoch belastbar und zuverlässig im Einsatz mit Stellantrieben, die eine hohe Laufzeit gewährleisten.
Das besonders Dichtsystem der Kugel erlaubt gleitende Schliess- bzw. Öffnenvorgänge unabhängig vom Medium und Druck.
Die Schaltmomente sind bei allen Nennweite extrem niedrig (siehe Tabelle). Auch die Beanspruchung der Antriebe sind sehr gering, dadurch sind exakte proportionalen Steuerungen erleichtert erreichbar.

MERKMALE UND NORMEN
Für Heizung, Klima sowie für Prozessautomatisierung besonders geeignet.
Schnelle und kompakte Steckverbindung für Antriebe.
Gewinde: UNI EN 10226 (DIN ISO 7/1) – ISO 228 – NPT – BSPT.
Voller Durchgang.
PED 97/23/CE - MODUL H.

TEMPERATURGRENZWERTE
-10°C +80°C (Kugelhahn mit Stellantrieb).

BETRIEBSDRUCK
Siehe Druck/Temperatur-Diagramm.

ANWENDUNGEN
SWIFT•O•MATIC® QM Kugelhähne eignen sich für kaltes und heisses Wasser, Druckluft, Öle, Kohlenwasserstoffe und nicht korrosive Flüssigkeiten. Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.

VORTEILE DER BAUREIHE SWIFT•O•MATIC® QM MIT STECKVERBINDUNG FÜR STELLANTRIEBE
Die Schaltmomente sind stark reduziert und ermöglichen eine wesentliche Kostenreduzierung bei der Auswahl der elektrischen oder pneumatischen Antriebe.
Die Laufzeiten der Kombination Kugelhahn mit Stellantrieb ist auf Grund der besondere Dichtsysteme sehr hoch.
Die bauliche Stabilität der Ventile bietet die Möglichkeit eines automatisierten schweren Einsatzes auch in Form von Einsätzen in zahlreichen industriellen und handwerklichen Installationen.
Die neue gedämmte Ausführung vermeidet Kondenswasserbildung und erlaubt damit die Montage mit Stellantrieben nach unten.

INSTALLATIONSANLEITUNG
SWIFT•O•MATIC® QM Kugelhähne können in jeder beliebigen Position eingebaut werden, horizontal, vertikal, schräg etc. Sie müssen lediglich sichtbar und leicht zugänglich sein und der Bedienungshebel muss frei beweglich sein und leicht und bis zum Anschlag in die Auf-/Zu-Stellungen gebracht werden können. Falls nicht anders angegeben, wird der Kugelhahn im Uhrzeigersinn geschlossen und gegen den Uhrzeigersinn geöffnet. Bezgl. der Dichtung der Gewindeanschlüsse des Kugelhahns mit den Rohrleitungen siehe Bestimmungen der Normen UNI EN 10226 (DIN ISO 7/1), DIN ISO 228 oder anderer Normen, die im Einzelfall anwendbar sind.
Die Anlage muss so geplant und gebaut werden, dass Beanspruchungen durch Biegung, Drehung oder andere Kräfte vermieden werden, die den Kugelhahn beschädigen oder dazu führen können, dass er undicht wird und nicht mehr einwandfrei funktioniert.
Die Installation an der Rohrleitung muss mit geeigneten Werkzeugen und an den dafür vorgesehenen Flächen des Kugelhahns durchgeführt werden.
Das Anzugsmoment muss so gewählt werden, dass die Dichtigkeit gewährleistet wird, ohne dabei irgendein Element des Kugelhahns zu verformen oder zu beschädigen. Nach Beendigung der Installation muss - unter Bezugnahme auf die technischen Normen und anwendbaren Gesetze - die Dichtigkeit der Verbindungen und der Anlage überprüft werden. Die Kugelhähne dürfen nicht beschädigt werden, insbesondere die Elemente, die für die Dichtigkeit sorgen, die Bedienungsorgane und Feststellvorrichtungen zum Öffnen und Schließen.
Der Kugelhahn darf nicht über längere Zeit in einer halb geöffneter Position stehen, da dadurch die Dichtung bzw. die Kugel beschädigt oder die Dichtigkeit und das Funktionieren des Kugelhahns selbst beeinträchtigt werden können. Falls sich nach einer längeren Stillstand vor allem große Kugelhähne verhärten oder verklemmen, kann man ein Rohr o.ä. auf den Hebel stecken und diesen dadurch so verlängern, dass sich den Kugelhahn wieder bedienen lässt.
Damit der Kugelhahn gut funktioniert und dicht ist, sollte ein Sammelfilter für Verunreinigungen oberhalb des Kugelhahns selbst eingesetzt werden.
Zum Vermeiden von Rückschlägen wird empfohlen die Schließgeschwindigkeit nicht zu hoch einzustellen.
