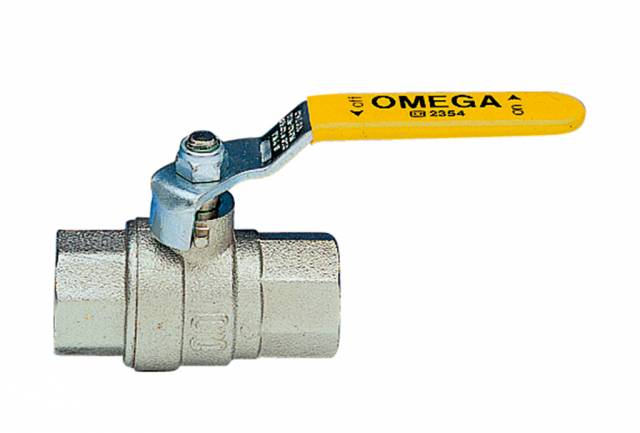

OMEGA - S.0271

Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt.






Gas-Kugelhahn, IG/IG, schwere Ausführung, voller Durchgang, Gewinde nach DIN-ISO 7/1 Rp., DIN DVGW für Gas zertifiziert, max. Druck MOP 5, Temp. –20°C bis 80°C, andere Medien siehe Druck/Temperaturdiagramm, Dichtung PTFE/VITON, Werkstoff : Pressmessing MS58 vernickelt, Stahlhebelgriff mit gelben Plastiküberzug.

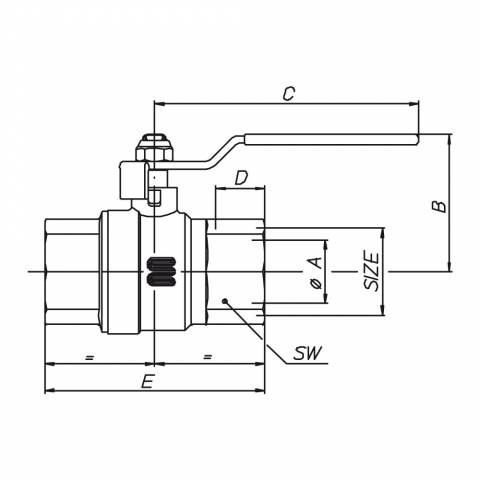

NENNWEITE1/4"3/8"1/2"1/4"1"1"1/41"1/22"2"1/23"4"
ARTIKELNUMMERS0271N32S0271N33S0271N34S0271N35S0271N36S0271N37S0271N38S0271N39S0271N40S0271N41S0271N42
øA Durchgang10101520253240506580100
B mm373741,749,853,863,27283,799,5113,2139
C mm909090105105120140170170250250
D mm1111,41516,319,121,421,425,730,233,339,3
E mm47,549,56573,586,5101,5115,5132,5158182,5219
SW mm17212632394855688397124
Gewicht gr.1381512573926181040160727163497566510508
ArticoloSpecifiche
S0271N32Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1/4" - ISO
S0271N33Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 3/8" - ISO
S0271N34Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1/2" - ISO
S0271N35Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 3/4" - ISO
S0271N36Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1" - ISO
S0271N37Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1"1/4 - ISO
S0271N38Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1"1/2 - ISO
S0271N39Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 2" - ISO
S0271N40Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 2"1/2 - ISO
S0271N41Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 3" - ISO
S0271N42Gas-Kugelhahn , schwere Ausführung, voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 4" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PESANTE

Eigenschaften OMEGA

INTERNATIONALE GENEHMIGUNGEN
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.

EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.

GEWINDE
DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.

BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.

TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..

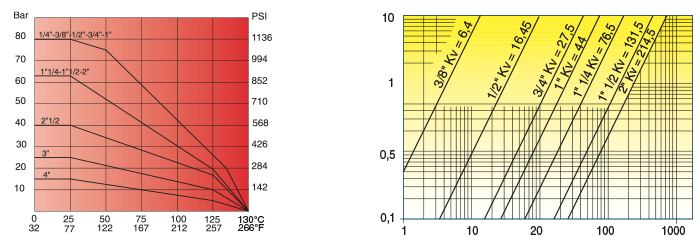

Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h

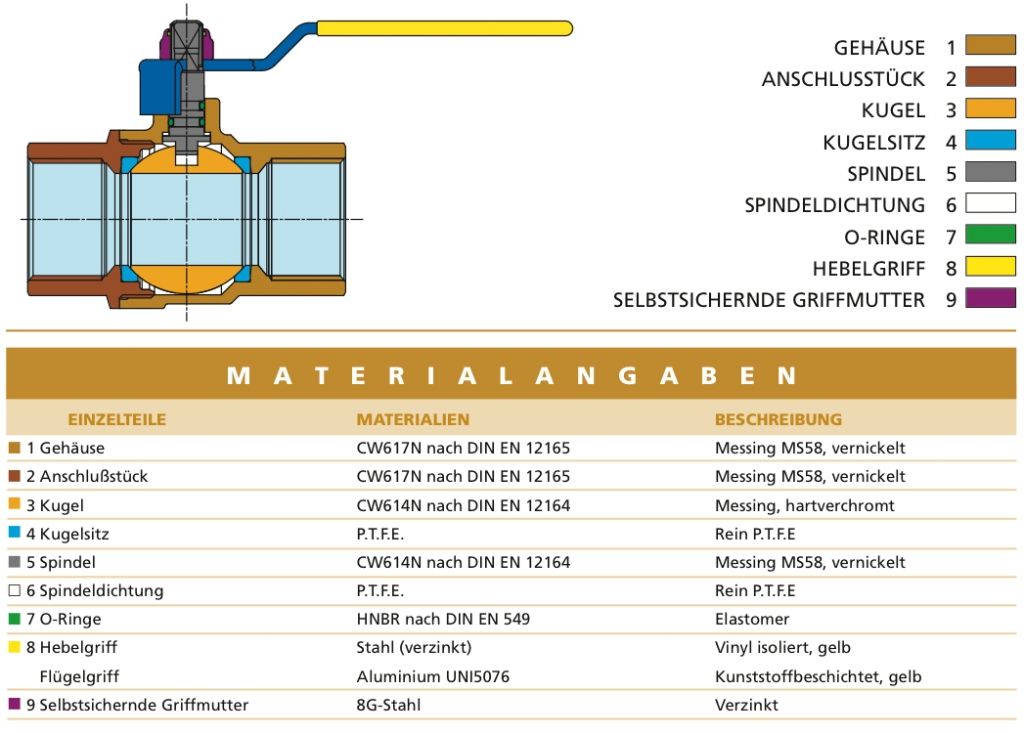

Materialangaben OMEGA
