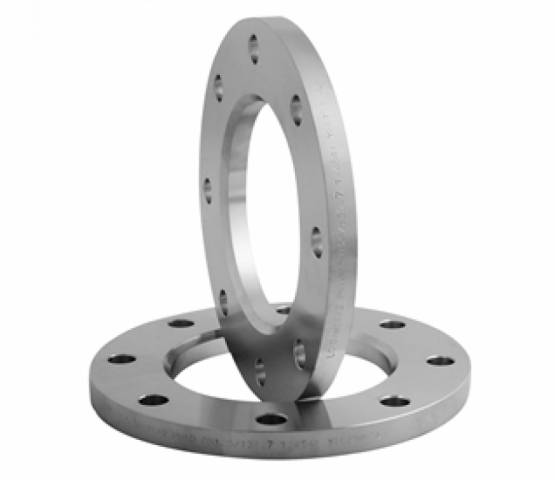

SYSTEM- UND OEM-LÖSUNGENFLANSCHE - LOSER FLANSCH
Druckstufe: PN6, PN10, PN16, PN25, PN40
Werkstoff: 1.4571, 304L
Nennweite: DN10-DN600
Angegeben sind gängige Werkstoffe, Druckstufen, Wandstärken und Rohrdurchmesser. Andere Ausführungen auf Anfrage.

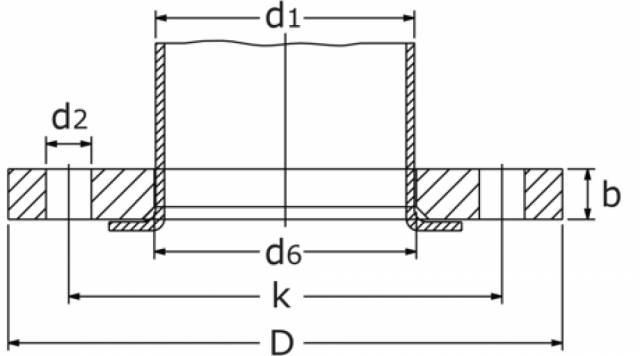

| Werstoff: | 1.4571 | Druckstufe: | PN16 | ||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 200 | 250 | 250 | 300 |
| d1 | 60.3 | 76.1 | 88.9 | 114.3 | 139.7 | 168.3 | 219.1 | 219.1 | 273.0 | 273.0 | 323.9 |
| TYP | EN 1092-1/0 | EN 1092-1/0 | EN 1092-1/0 | EN 1092-1/0 | EN 1092-1/0 | EN 1092-1/0 | EN 1092-1/0 | ähnl. DIN | EN 1092-1/0 | ähnl. DIN | EN 1092-1/0 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 340 | 405 | 395 | 460 |
| k | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 295 | 355 | 355 | 410 |
| d2 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 26 | 26 | 26 |
| Anz | 4 | 8 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 |
| RG | M16 | M16 | M16 | M16 | M16 | M20 | M20 | M20 | M24 | M24 | M24 |
| d6 | 65 | 81 | 94 | 120 | 145 | 174 | 226 | 225 | 281 | 279 | 333 |
| b | 20 | 20 | 20 | 22 | 22 | 24 | 26 | 20 | 29 | 22 | 32 |
| kg | 2.604 | 3.115 | 3.697 | 4.612 | 5.340 | 7.220 | 9.579 | 6.000 | 13.820 | 12.510 | 18.260 |
