SYSTEM- UND OEM-LÖSUNGENFLANSCHE - REDUZIERUNG KONZENTRISCH

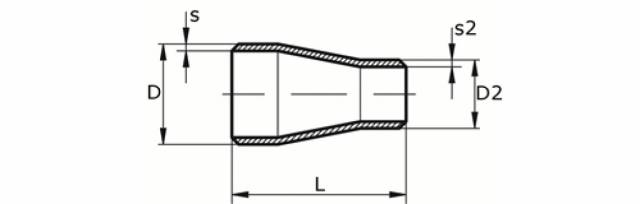

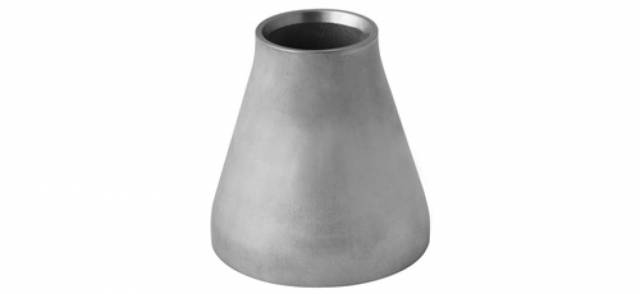

Reduzierung konzentrisch, nahtlos, DIN 2615
Werkstoff: 1.4541, 1.4571
Angegeben sind gängige Werkstoffe, Druckstufen, Wandstärken und Rohrdurchmesser. Andere Ausführungen auf Anfrage.
| D1 | s1 | D2 | s2 | L |
| 21,3 | 2 | 17,2 | 1,8 | 35 |
| 26,9 | 2 | 21,3 | 2 | 38 |
| 26,9 | 2 | 17,2 | 1,8 | 38 |
| 33,7 | 2 | 26,9 | 2 | 50 |
| 33,7 | 2 | 21,3 | 2 | 50 |
| 42,4 | 2 | 33,7 | 2 | 50 |
| 42,4 | 2 | 26,9 | 2 | 50 |
| 42,4 | 2 | 21,3 | 2 | 50 |
| 48,3 | 2 | 42,4 | 2 | 64 |
| 48,3 | 2 | 33,7 | 2 | 64 |
| 48,3 | 2 | 26,9 | 2 | 64 |
| 48,3 | 2 | 21,3 | 2 | 64 |
| 60,3 | 2 | 48,3 | 2 | 76 |
| 60,3 | 2 | 42,4 | 2 | 76 |
| 60,3 | 2 | 33,7 | 2 | 76 |
| 60,3 | 2 | 26,9 | 2 | 76 |
| 76,1 | 2,3 | 60,3 | 2 | 90 |
| 76,1 | 2,3 | 48,3 | 2 | 90 |
| 76,1 | 2,3 | 42,4 | 2 | 90 |
| 76,1 | 2,3 | 33,7 | 2 | 90 |
| 88,9 | 2,6 | 76,1 | 2,3 | 90 |
| 88,9 | 2,6 | 60,3 | 2 | 90 |
| 88,9 | 2,6 | 48,3 | 2 | 90 |
| 114,3 | 2,6 | 88,9 | 2,3 | 100 |
| 114,3 | 2,6 | 76,1 | 2,3 | 90 |
| 114,3 | 2,6 | 60,3 | 2 | 100 |
| 139,7 | 2,9 | 114,3 | 2,6 | 127 |
| 139,7 | 2,9 | 88,9 | 2,3 | 127 |
| 139,7 | 2,9 | 76,1 | 2,3 | 127 |
| 168,3 | 2,9 | 139,7 | 2,6 | 140 |
| 168,3 | 2,9 | 114,3 | 2,6 | 140 |
| 168,3 | 2,9 | 88,9 | 2,3 | 140 |
| 219,1 | 3,2 | 168,3 | 2,9 | 152 |
| 219,1 | 3,2 | 139,7 | 2,9 | 152 |
