SYSTEM- UND OEM-LÖSUNGENSONSTIGE ARMATUREN - YS.D800

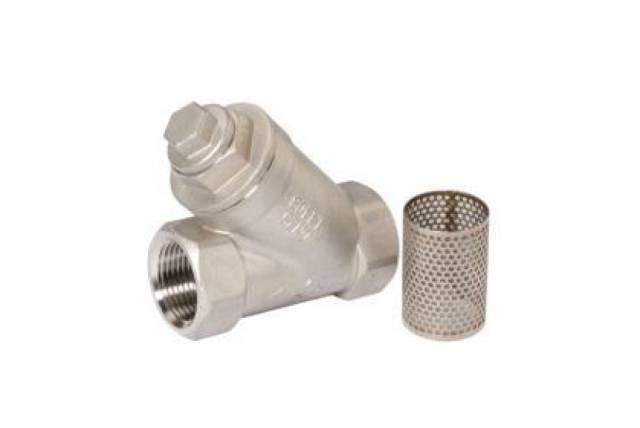

Schmutzfänger in Schrägsitzform, Innengewinde, PN40
Gehäuse 1,4408
Sieb 1,4401
Dichtung PTFE
Einschraubstutzen 1,4408
O-Ring Viton
Entlüftung 1,4408
Sieb 1,4401
Dichtung PTFE
Einschraubstutzen 1,4408
O-Ring Viton
Entlüftung 1,4408

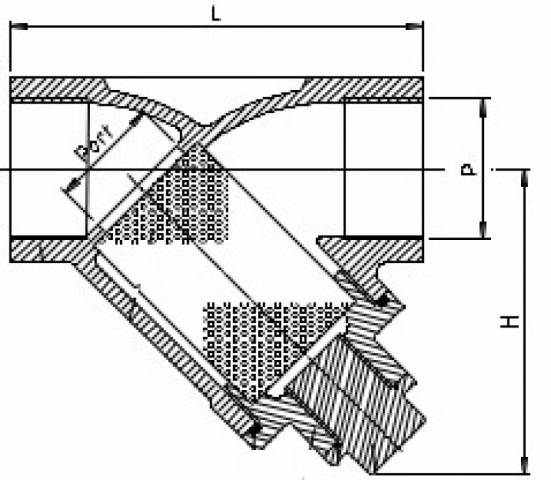

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| ARTIKELNUMMER | VL20102 | VL20103 | VL20104 | VL20105 | VL20106 | VL20107 | VL20108 | VL20109 |
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| L in mm | 65 | 65 | 65 | 80 | 90 | 105 | 120 | 140 |
| H in mm | 48 | 48 | 48 | 55 | 70 | 74 | 82 | 95 |
| B in mm | 26 | 26 | 26 | 33 | 41 | 49 | 56 | 69 |
