SONSTIGE ARMATUREN - GB.D200

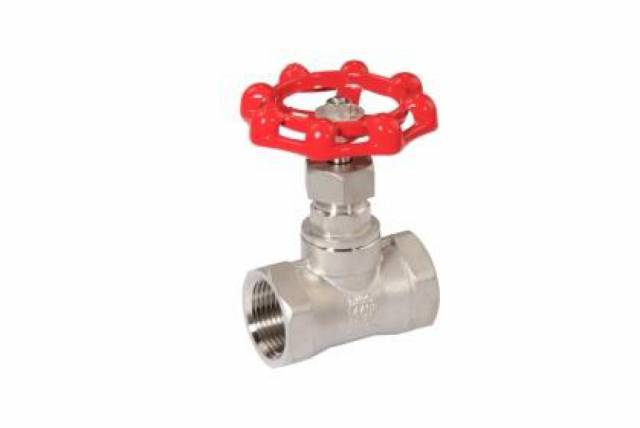

Geradsitzventil mit Innengewinde, PN16
Gehäuse 1,4408
Einschraubstutzen 1,4408
Spindel 1,4408
Keil 1,4408
Stopfbuchsmutter 1,4408
Druckring 1,4301
Stopfbuchse Teflon
Handrad Aluminium
Handradmutter 1,4301
Typenschild Aluminium
Unterlegscheibe 1,4301
Verschließmutter 1,4408
Dichtung Teflon
Anlaufring 1,4301

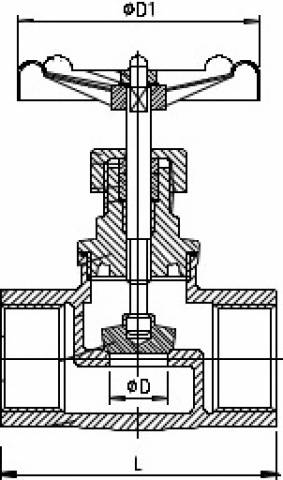

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
ARTIKELNUMMER	GBD20004	GBD20005	GBD20006	GBD20007	GBD20008	GBD20009
DN	15	20	25	32	40	50
D in mm	12	15	20	25	32	40
L in mm	52	60	72	80	91	101
H in mm	79	92		121	140	158
D1 in mm	60	70	70	70	80	100
G in kg	0,36	0,57	0,81	1,25	1,82	2,46
