SONSTIGE ARMATUREN - GT.D200

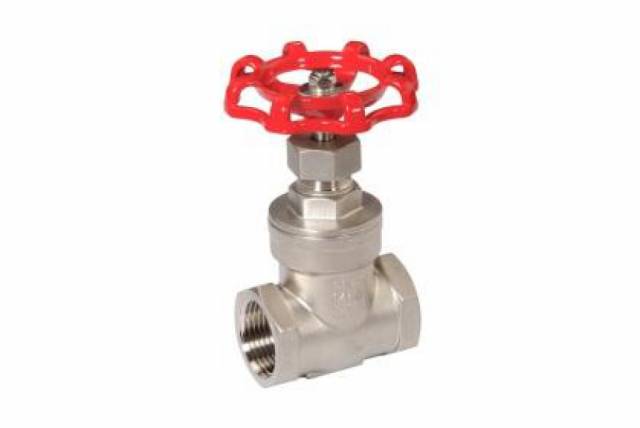

Muffenschieber mit Innengewinde, PN16
Gehäuse 1,4408
Einschraubstutzen 1,4408
Spindel 1,4408
Keil 1,4408
Stopfbuchsmutter 1,4408
Druckring 1,4301
Stopfbuchse Teflon
Handrad Aluminium
Handradmutter 1,4301
Typenschild Aluminium
Unterlegscheibe 1,4301
Verschließmutter 1,4408
Dichtung Teflon
Anlaufring 1,4301

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
ARTIKELNUMMER	GTD20004	GTD20005	GTD20006	GTD20007	GTD20008	GTD20009

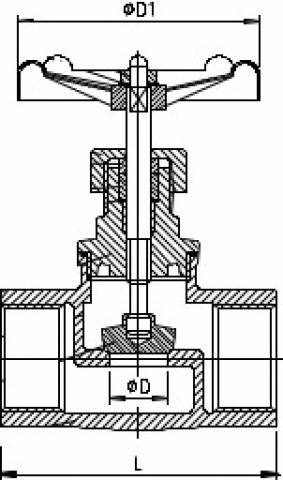

DN	15	20	25	32	40	50
D in mm	15	20	25	32	40	50
L in mm	55	60	66	76	86	96
H in mm	92	99	113	128	147	168
D1 in mm	70	70	80	80	90	100
G in kg	0,36	0,57	0,81	1,25	1,82	2,46
