AUTOMATISIERUNG - VL.840LV F1

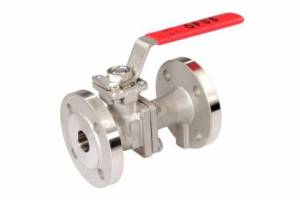

2 teiliger Flanschkugelhahn, voller Durchgang, PN40, F1 Baulänge

Gehäuse 1,4408
Einschraubstutzen 1,4408
Kugel 1,4401
Kugeldichtung PTFE verstärkt
Gehäusedichtung PTFE
Schaltwelle 1,4401
Druckring PTFE verstärkt
Schaltwellendichtung PTFE/PTFE leitfähig
Stopfbuchse 1,4301
Tellerfeder 1,431
Sicherungsblech 1,4301
Sechskantmutter A2-70
Anschlagplatte 1,4308
Sechskantschraube A2-70
Anti-static-Kugel 1,4401
Anschlag A2-70
Griff 1,4308

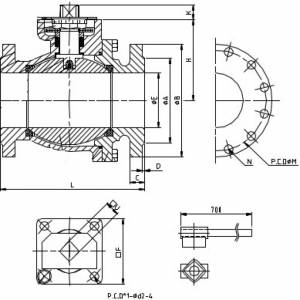

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
ARTIKELNUMMER	VL840LV04F1	VL840LV05F1	VL840LV06F1	VL840LV07F1	VL840LV08F1	VL840LV09F1	VL840LV10F1	VL840LV11F1	VL840LV12F1
DN	15	20	25	32	40	50	65	80	100
l1 F4	115	120	125	130	140	150	170	180	190
l2 F4	48,5	51,5	52	57	59	62	72	71,2	75,5
l1 F1	130	150	160	180	200	230	290	310	350
l2 F1	63,5	81,5	87	107	119	142	192	201,2	235,5
h1	50	53,5	58,5	71	76	83,5	95	113	131
h2 vierkant	11	11	14	14	17	17	17	22	22
h2 zweiflach	12	12	15,5	15,5	18,5	18,5	18,5	20,5	20,5
h3	92	95,5	100,5	113	122,5	130	141,5	194,5	212,5
R	180	180	180	180	300	300	300	400	400
ISO 5211	F05	F05	F05	F05	F07	F07	F07	F10	F10
SW vierkant	11	11	14	14	17	17	17	22	22
SW zweiflach	11	11	14	14	17	17	17	19	19
D	14	14	18	18	22	22	22	26	26
