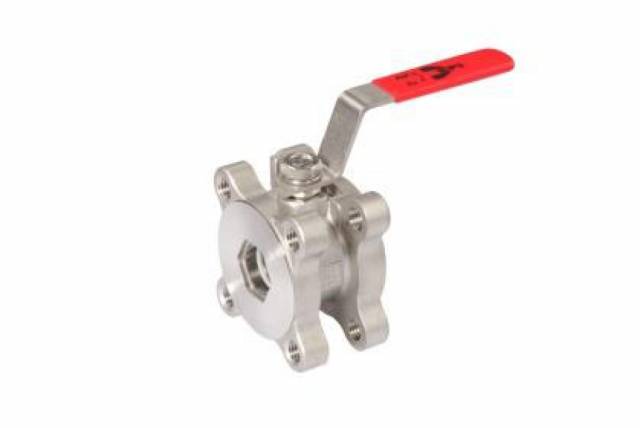

FLANSCHKUGELHÄHNE DIN - VL.160F

1 teiliger Kompaktflansch-Kugelhahn, voller Durchgang, PN40/16,

Gehäuse 1,4408
Endstück 1,4408
Kugel 1,4401
Unterlegscheibe 1,4301
Mutter 1,4301
Schraube 1,4301
Kugeldichtung PTFE
Gehäusedichtung PTFE
Druckring PTFE
Schaltwellendichtung PTFE
Schaltwelle 1,4401
Stopfbuchse 1,4301
Unterlegscheibe 1,4301
Mutter 1,4301
Griff 1,4301
Griffüberzug Kunststoff

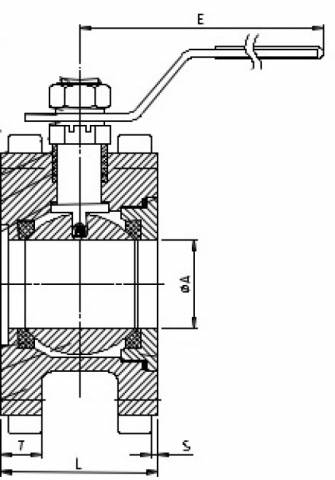

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
ARTIKELNUMMER	VL160F04	VL160F05	VL160F06	VL160F07	VL160F08	VL160F09	VL160F10	VL160F11	VL160F12
DN	15	20	25	32	40	50	65	80	100
A in mm	15	20	25	32	38	50	64	76	96
B in mm	23,6	32	35	42,3	47,3	52,55	80	90	111
C in mm	36,93	40,47	40,55	53,69	57,33	64,19	71,27	87,16	103,15
E in mm	133	133	133	228	228	228	315	315	315
L in mm	40	44	53	58,4	62	78	100	120	152
S in mm	2	2	2	2	3	3	3	3	3
T in mm	12	14	16	14	15	18	16	16	16
M	M12	M12	M12	M16	M16	M16	M16	M16	M16
