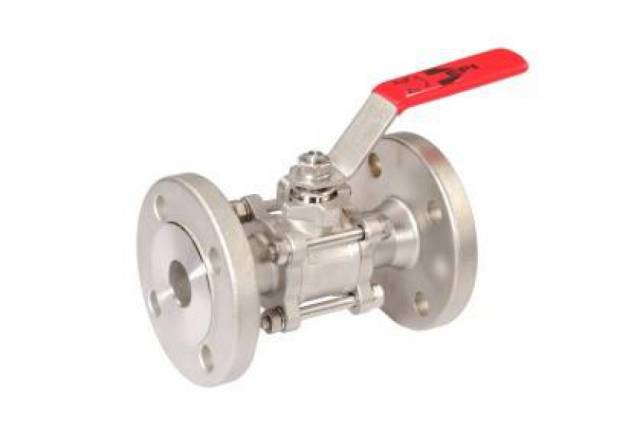

FLANSCHKUGELHÄHNE DIN - VL.540F

3 teiliger Edelstahlkugelhahn mit Flanschenden, voller Durchgang, PN40, DN15 – 100, F1 Baulänge

Gehäuse 1,4408
Endstück 1,4408
Kugel 1,4401
Unterlegscheibe 1,4301
Mutter 1,4301
Schraube 1,4301
Kugeldichtung PTFE
Gehäusedichtung PTFE
Druckring PTFE
Schaltwellendichtung PTFE
Schaltwelle 1,4401
Stopfbuchse 1,4301
Unterlegscheibe 1,4301
Mutter 1,4301
Griff 1,4301
Griffüberzug Kunststoff

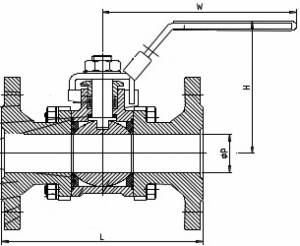

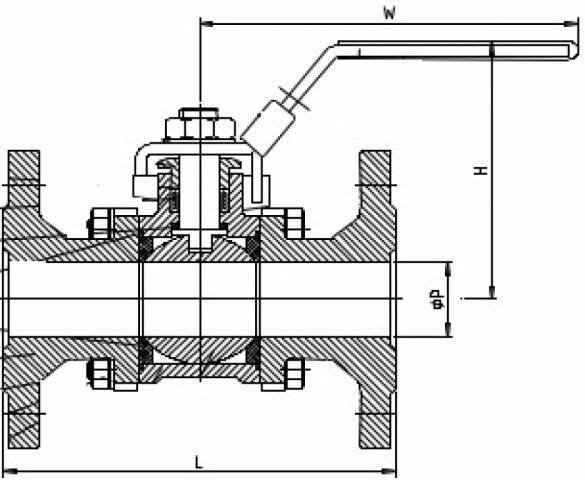

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
ARTIKELNUMMER	VL540F04	VL540F05	VL540F06	VL540F07	VL540F08	VL540F09	VL540F10	VL540F11	VL540F12
DN	15	20	25	32	40	50	65	80	100
D in mm	16	20	25	32	38,1	50,8	65	80	100
L in mm	130	150	160	180	200	230	290	310	350
H in mm	84	87	93	99	114	122	150	161	180
W in mm	146,5	146,5	153,5	153,5	217,5	217,5	251,5	251,5	291,5
G in kg	2,45	3,5	4,7	5,9	7,8	11,3	16,9	23,9	34,9
