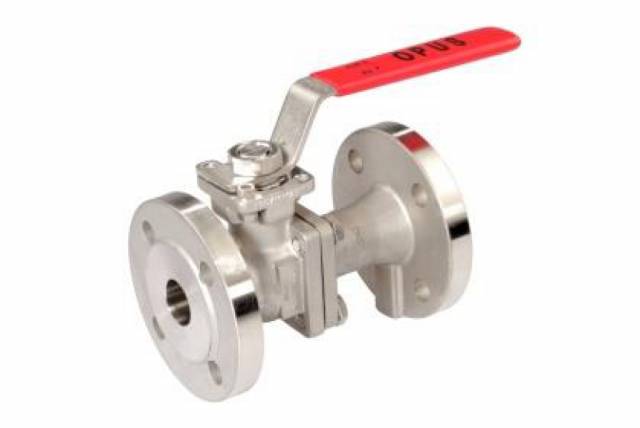

FLANSCHKUGELHÄHNE DIN - VL.816LV F1

2 teiliger Flanschkugelhahn, voller Durchgang, PN16, F1 Baulänge

Gehäuse 1,4408
Einschraubstutzen 1,4408
Kugel 1,4401
Kugeldichtung PTFE verstärkt
Gehäusedichtung PTFE
Schaltwelle 1,4401
Druckring PTFE verstärkt
Schaltwellendichtung PTFE/PTFE leitfähig
Stopfbuchse 1,4301
Tellerfeder 1,431
Sicherungsblech 1,4301
Sechskantmutter A2-70
Anschlagplatte 1,4308
Sechskantschraube A2-70
Anti-static-Kugel 1,4401
Anschlag A2-70
Griff 1,4308

NENNWEITE	5"	6"	8"
ARTIKELNUMMER	VL816LV13F1	VL816LV14F1	VL816LV15F1
DN	125	150	200
A PN16	188	212	268
A PN40	188	218	285
B PN16	250	285	340
B PN40	270	300	375
C PN16	22	22	24
C PN40	26	28	34
D PN16 / PN40	3	3	3
M PN16	210	240	295
M PN40	220	250	320
K	22	37	37
N PN16	18-8	22-8	22-12
N PN40	26-8	28-8	30-12
L PN16 / PN40	325	350	400
d1	102	140	140
d2	F10	F14	F14
E	125	152	203
F	90	128	128
H	151,5	217	252
U	22	36	36
