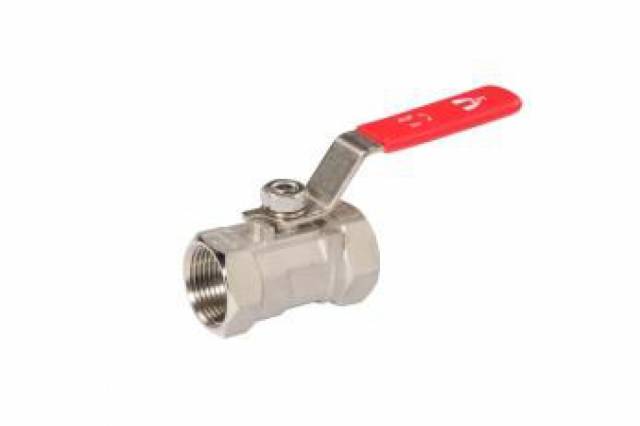

MUFFENKUGELHÄHNE - VL.201

1-teiliger Kugelhahn mit Innengewinde DIN 2999
Nennweite: Rp 1/4" bis Rp 2" PN 63
Ausführung: reduzierter Durchgang, ausblassichere Schaltwelle
Gehäuse: 14.408
Kugel: 14.401
Schaltwelle: 14.401
Dichtungen: PTFE, verstärkt
Temperaturbereich: -20°C bis + 200°C (abhängig vom Betriebsdruck)

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
ARTIKELNUMMER	VL20102	VL20103	VL20104	VL20105	VL20106	VL20107	VL20108	VL20109
DN	8	10	15	20	25	32	40	50

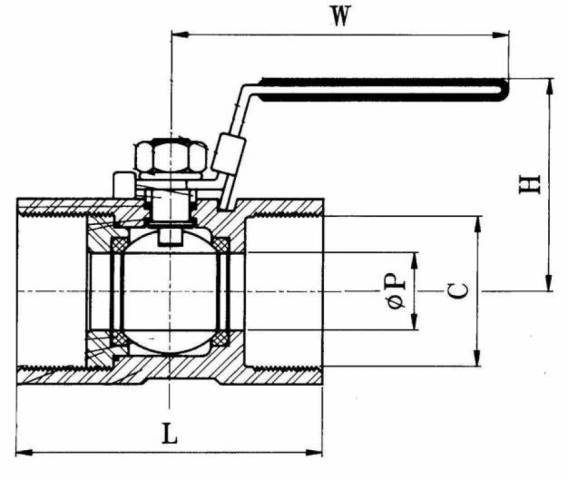

P in mm	5	7	9.2	12.5	16	20	25.4	32
L in mm	39	44	56.5	58	71	78	83	100
H in mm	32.5	34.5	43.5	47	55	60.5	74.5	80.5
W in mm	70	70	90	90	110	110	140	140
G in kg	0.065	0.1	0.15	0.3	0.4	0.7	0.8	1.3
