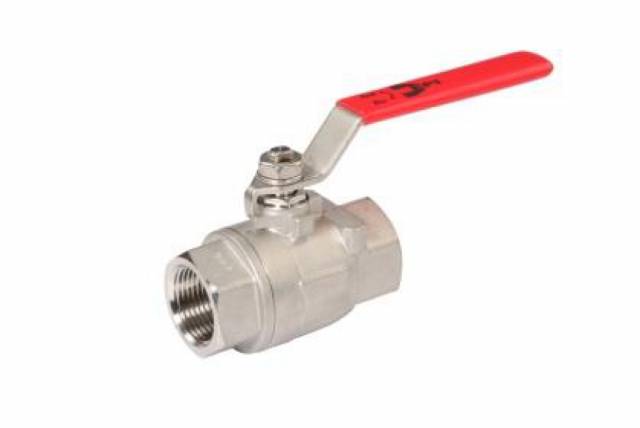

MUFFENKUGELHÄHNE - VL.401

2-teiliger Kugelhahn mit Innengewinde DIN 2999, mit Griff
Nennweite: Rp 1/4" bis Rp 3" PN 63
Ausführung: voller Durchgang, ausblassichere Schaltwelle
Gehäuse: 1.4408
Kugel: 1.4401
Schaltwelle: 1.4401
Dichtungen: PTFE, verstärkt
Temperaturbereich: -20°C bis + 200°C (abhängig vom Betriebsdruck)

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"
ARTIKELNUMMER	VL40102	VL40103	VL40104	VL40105	VL40106	VL40107	VL40108	VL40109	VL40110	VL40111
DN	8	10	15	20	25	32	40	50	65	80

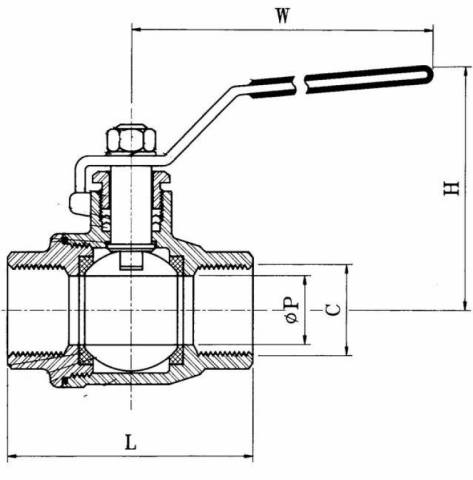

P in mm	11.6	12.7	16	20	25	32	38.1	50.8	65	80
L in mm	54	54	68	76	88	98	120	134	164	181
H in mm	50	50	53	64	66	79	83	94	136	149
W in mm	97.5	97.5	125.5	125.5	143.5	143.5	203.5	203.5	250	250
G in kg	0.25	0.25	0.4	0.5	0.9	1.6	2.3	3.6	7.2	10.8
D in NM	7	7	7	7	11	13	21	29	53	61
