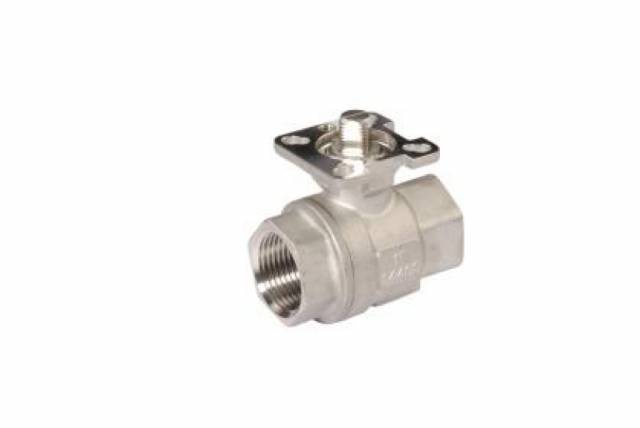

2 teiliger Edelstahlkugelhahn mit Innengewinde, voller Durchgang, PN63, DN8 - 80, mit integriertem Aufbauflansch

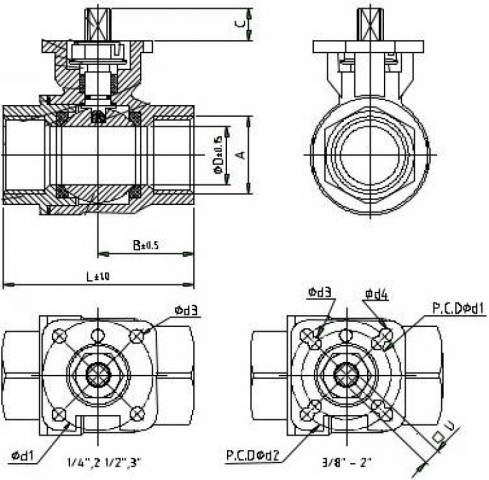

NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" |
ARTIKELNUMMER | VL42102 | VL42103 | VL42104 | VL42105 | VL42106 | VL42107 | VL42108 | VL42109 | VL42110 | VL42111 |
D | 11,6 | 12,7 | 15 | 20 | 25 | 31,8 | 38 | 50,8 | 65 | 76 |
B | 24,55 | 24,55 | 30,5 | 32,7 | 37,65 | 43,65 | 47,4 | 55,8 | 74,75 | 82,4 |
L | 50,9 | 50,9 | 62,8 | 65,4 | 75,2 | 87,3 | 95 | 111,3 | 149,5 | 164,8 |
U | 9 | 9 | 9 | 11 | 11 | 11 | 11 | 14 | 17 | 17 |
d1 | 36 | 36 | 36 | 42 | 42 | 42 | 42 | 50 | 70 | 70 |
d2 | ---- | 42 | 42 | 50 | 50 | 50 | 50 | 70 | ---- | ---- |
d3 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 6,5 | 8,5 | 8,5 |
d4 | ---- | 5,5 | 5,5 | 6,5 | 6,5 | 6,5 | 6,5 | 8,5 | ---- | ---- |
ISO5211 | F03 | F03.F04 | F03.F04 | F04.F05 | F04.F05 | F04.F05 | F04.F05 | F05.F07 | F07 | F07 |
C | 7 | 7 | 7,5 | 12 | 12 | 11 | 12 | 15,5 | 18 | 18 |
