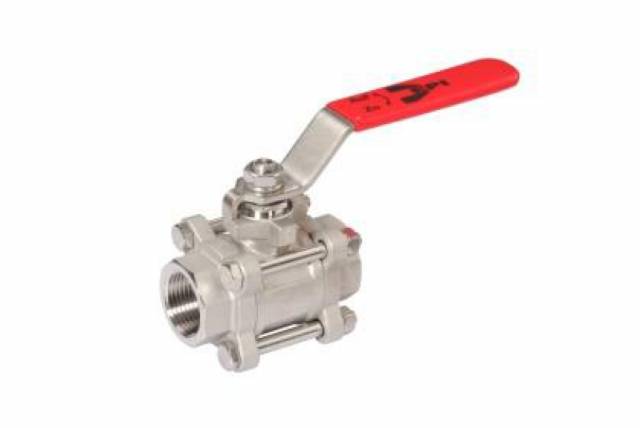

MUFFENKUGELHÄHNE - VL.501 B/T

Dreiteiliger Kugelhahn mit Innengewinde (T) DIN 2999, mit Griff
Nennweite: DN 8 bis DN 100
Rp 1/4" bis Rp 4" PN 63
Ausführung: voller Durchgang, ausblassichere Schaltwelle
Gehäuse: 14.408
Kugel: 14.401
Schaltwelle: 14.401
Dichtungen: PTFE, verstärkt
Temperaturbereich: -20°C bis + 200°C (abhängig vom Betriebsdruck)

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
ARTIKELNUMMER	VL501B/T02	VL501B/T03	VL501B/T04	VL501B/T05	VL501B/T06	VL501B/T07	VL501B/T08	VL501B/T09	VL501B/T10	VL501B/T11	VL501B/T12
DN	8	10	15	20	25	32	40	50	65	100	100

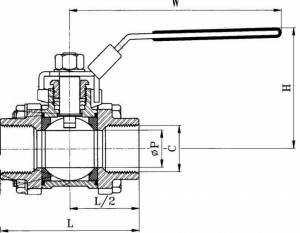

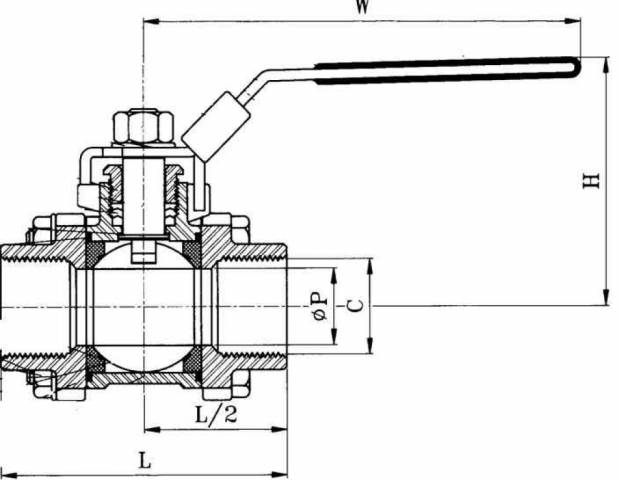

P in mm	11.6	12.7	16	20	25	32	38.1	50.8	65	80	100
L in mm	60	60	75	80	90	110	120	140	185	205	240
H in mm	55	55	64	67	83	89	100	108	150	161	180
W in mm	97.5	97.5	125.5	125.5	143.5	143.5	203.5	203.5	251.5	251.5	291.5
G in kg	0.35	0.4	0.65	0.8	1.2	1.95	2.75	4.5	8.9	12.9	22.5
D in NM	7	7	7	11	18	23	29	37	58	69	92
