SYSTEM- UND OEM-LÖSUNGENMUFFENKUGELHÄHNE - VL.K451

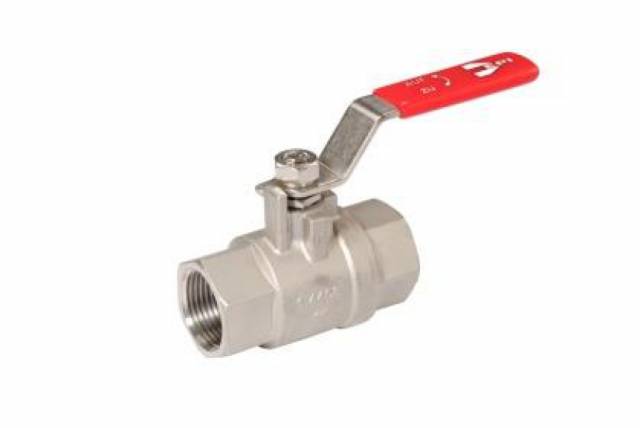

2 teiliger Edelstahlkugelhahn mit Innengewinde, voller Durchgang, PN63, M3 Baulänge
Gehäuse 1,4408
Endstück 1,4408
Kugel 1,4401
Kugeldichtung PTFE
Gehäusedichtung PTFE
Druckring PTFE
Schaltwellendichtung PTFE
Schaltwelle 1,4401
Stopfbuchse 1,4301
Unterlegscheibe 1,4301
Mutter 1,4301
Griff 1,4301
Griffüberzug Kunststoff
Endstück 1,4408
Kugel 1,4401
Kugeldichtung PTFE
Gehäusedichtung PTFE
Druckring PTFE
Schaltwellendichtung PTFE
Schaltwelle 1,4401
Stopfbuchse 1,4301
Unterlegscheibe 1,4301
Mutter 1,4301
Griff 1,4301
Griffüberzug Kunststoff

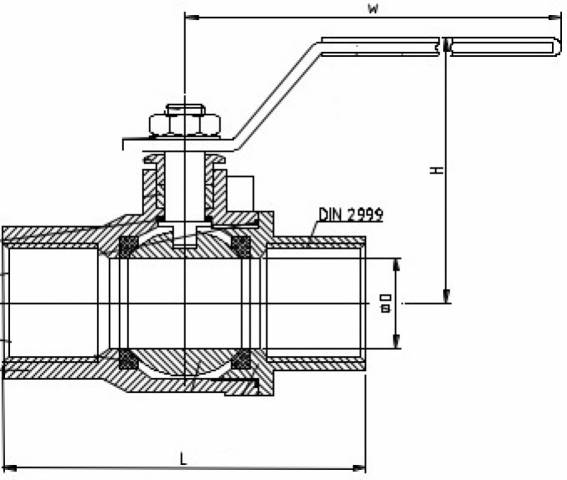

| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| ARTIKELNUMMER | VLK45102 | VLK45103 | VLK45104 | VLK45105 | VLK45106 | VLK45107 | VLK45108 | VLK45109 |
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| D in mm | 11,5 | 12,5 | 15 | 20 | 25,4 | 32 | 38 | 50 |
| L in mm | 50 | 60 | 75 | 80 | 90 | 110 | 120 | 140 |
| H in mm | 57 | 57 | 57 | 63 | 70 | 75 | 93 | 100 |
| W in mm | 96 | 96 | 96 | 110 | 113 | 132 | 156 | 156 |
