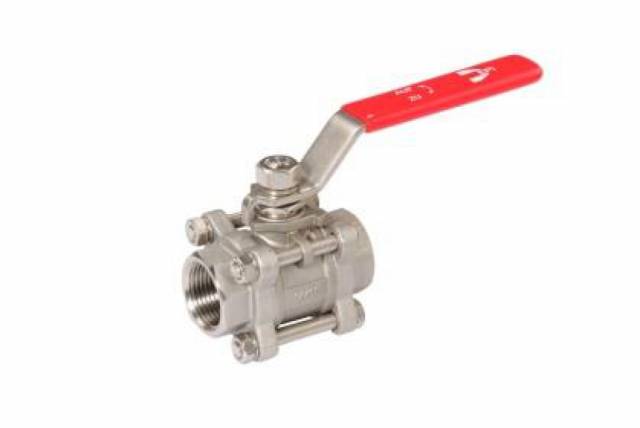

MUFFENKUGELHÄHNE - VL.K551 B/T

Gehäuse 1,4408
Endstück 1,4408
Kugel 1,4401
Kugeldichtung PTFE
Gehäusedichtung PTFE
Druckring PTFE
Schaltwellendichtung PTFE
Schaltwelle 1,4401
Stopfbuchse 1,4301
Unterlegscheibe 1,4301
Mutter 1,4301
Griff 1,4301
Griffüberzug Kunststoff

NENNWEITE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
ARTIKELNUMMER	VLK55102	VLK55103	VLK55104	VLK55105	VLK55106	VLK55107	VLK55108	VLK55109	VLK55110	VLK55111	VLK55112
DN	8	10	15	20	25	32	40	50	65	80	100

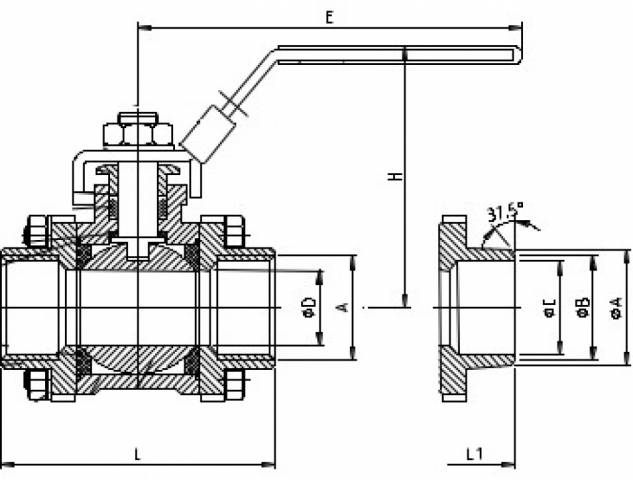

D in mm	11,6	12,5	15	20	25	32	38	50	65	80	100
L in mm	61	61	68	80	86	105	120	134	163	183	226
L1 in mm	60	60	65	76	86	105	120	134	163	184	228
H in mm	56	56	58	60	70	75	86	93	130	137	180
E in mm	100	100	100	120	148	148	164	164	248	248	290
A in mm	18	18	23	28	35	43	50	61	75	95	120
B in mm	12	16	19	24	31,5	39	45	56	69	85	105
C in mm	10	13	15	21	26,6	35	40,5	52,5	65	80	101
G in kg	0,35	0,32	0,52	0,72	1,02	1,68	2,32	3,46	7,52	10,8	19,5
