SYSTEM- UND OEM-LÖSUNGENFLANSCHKUGELHÄHNE DIN - A.1008X TOPAZ DIN F4

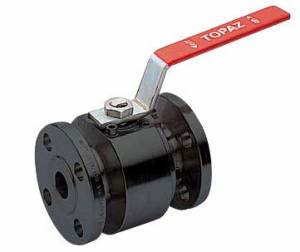

Flanschkugelhahn Stahl aus Vollmaterial PN16, DN15-200, schwere Ausführung, voller Durchgang
Flanschkugelhahn Stahl aus Vollmaterial PN16, schwere Ausführung, voller Durchgang
Gehäuse: 1.005
Kugel: 1.4401
Schaltwelle: 1.4401
Dichtungen: PTFE, verstärkt
Ausführung: B-Vollmaterial, F-Guss, ND- kein Kugelüberstand (im geöffneten und geschlossenem Zustand)
technische Dokumentation siehe Unterlagen
Gehäuse: 1.005
Kugel: 1.4401
Schaltwelle: 1.4401
Dichtungen: PTFE, verstärkt
Ausführung: B-Vollmaterial, F-Guss, ND- kein Kugelüberstand (im geöffneten und geschlossenem Zustand)
technische Dokumentation siehe Unterlagen
| NENNWEITE | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 5" | 6" | 8" |
| ARTIKELNUMMER | A1008X04 | A1008X05 | A1008X06 | A1008X07 | A1008X08 | A1008X09 | A1008X10 | A1008X11 | A1008X12 | A1008X13 | A1008X14 | A1008X15 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| PN | 40 | 40 | 40 | 40 | 40 | 40 | 16 | 40 | 16 | 16 | 16 | 16 |
| AUSFÜHRUNG | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND |
