SYSTEM- UND OEM-LÖSUNGENFLANSCHKUGELHÄHNE DIN - A.1490 JADE PN64

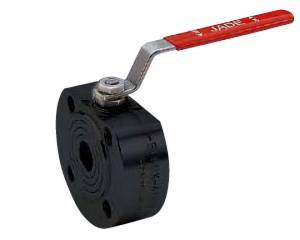

Zwischenflanschkugelhahn Stahl aus Vollmaterial PN64, DN15-50
Kompaktkugelhahn Zwischenflanschausführung Stahl aus Vollmaterial PN40, voller Durchgang
Gehäuse: 1.005
Kugel: 1.4401
Schaltwelle: 1.4401
Dichtungen: PTFE, verstärkt
Ausführung: B-Vollmaterial, F-Guss, ND- kein Kugelüberstand (im geöffneten und geschlossenem Zustand)
technische Dokumentation siehe Unterlagen
Gehäuse: 1.005
Kugel: 1.4401
Schaltwelle: 1.4401
Dichtungen: PTFE, verstärkt
Ausführung: B-Vollmaterial, F-Guss, ND- kein Kugelüberstand (im geöffneten und geschlossenem Zustand)
technische Dokumentation siehe Unterlagen
| NENNWEITE | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| ARTIKELNUMMER | A1490X04 | A1490X05 | A1490X06 | A1490X07 | A1490X08 | A1490X09 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| PN | 64 | 64 | 64 | 64 | 64 | 64 |
| AUSFÜHRUNG | B-ND | B-ND | B-ND | B-ND | B-ND | B-ND |
