SYSTEM- UND OEM-LÖSUNGENBALGENGASZÄHLER - 109.GT6

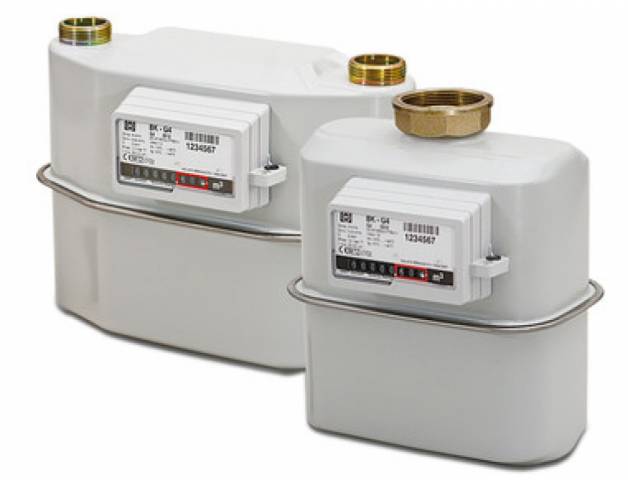

Haushaltsbalgengaszähler
GT 6 und GT 6T Messbereich: von 0,06 - 10 m³/h
| 109GT6E25 | Einstutzen-Gaszähler GT6 , DN25, inkl. gesetzl. Eichgebühr. |
| 109GT6E25-M | Einstutzen-Gaszähler GT6 , DN25, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
| 109GT6Z25 | Zweistutzen-Gaszähler GT6 , DN25, inkl. gesetzl. Eichgebühr. | 109GT6Z25-M | Zweistutzen-Gaszähler GT6 , DN25, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
Bemassung und technische Dokumentation siehe Unterlagen
Messbereich: von 0,06 - 10 m³/h
Messrauminhalt: 2,0 Liter
Hohe thermische Belastbarkeit (HTB bis 0,1 bar)
Maximaler Betriebsdruck 0,5 bar
DVGW zugelassen nach EN 1359
MID Konformität gemäß Richtlinie 2014/32/EU
EU-Baumusterprüfbescheinigung
Pulverbeschichtung RAL 7035 lichtgrau
Impulsmagnet serienmäßig
NF-Impulsgeber nachrüstbar (I=0.01 m³/Impuls)
Verschmutzungsunempfindlich (RPF=0,9)
Temperaturbereiche
Standard -10°C bis +40°C,
andere Temperaturen auf Anfrage
STICHWORTE
Eigenschaften BALGENGASZÄHLER
Messbereich: von 0,025 - 100 m³/h
Hohe thermische Belastbarkeit (HTB bis 0,1 bar) Maximaler Betriebsdruck 0,5 bar
DVGW zugelassen nach EN 1359
MID Konformität gemäß Richtlinie 2014/32/EU
EU-Baumusterprüfbescheinigung
Pulverbeschichtung RAL 7035 lichtgrau
Impulsmagnet serienmäßig
NF-Impulsgeber nachrüstbar (I=0.01 m³/Impuls)
Verschmutzungsunempfindlich (RPF=0,9)
Temperaturbereiche
Standard -10°C bis +40°C,
andere Temperaturen auf Anfrage
Smartmetering
Absolut ENCODER AE3
Der Absolut ENCODER AE 3 kombiniert die positiven Eigenschaften eines mechanischen und eines elektronischen Zählwerkes. Grundlage der Technologie ist der optoelektonische Abtastvorgang der die Stellung der einzelnen Zahlenrollen des mechanischen Zählwerkes berührungslos abtastet. Der absolute Zählerstand wird über die exakte Position der einzelnen Zahlenrollen bestimmt und als Datenprotokoll vom ENCODER AE3 bereitgestellt.
Für die Datenübertragung zu einer weiterführenden Empfängereinheit, die als M-Bus Master arbeitet, wird ein Kommunikationsmodul auf das ENCODER AE3 aufgesteckt. Die Spannungsversorgung des Absolut ENCODER AE 3 erfolgt über die Empfängereinheit oder das aufgesteckte Kommunikationsmodul, Eine Batterie für den Betrieb des AE3 ist somit nicht notwendig.
Kommunikationsmodule
Der absolute Zählerstand wird vom Zählwerk Absolut ENCODER AE3 bereitgestellt. Die Kommunikationsmodule ACM M-Bus wire und ACM SCR wire übertragen die Daten über Kablel zu einer weiterführenden Empfängereinheit. Die Kommunikations- module ACM M-Bus wireless und ACM Waver System übertragen die Daten über Funk.
Das Kommunikationsmodul ist als Plug&Play Lösung ausgeführt und wird einfach auf das ENCODER-Zählwerk gesteckt und verplombt. Die Synchronisation mit der weiterführenden Empfängereinheit erfolgt automatisch, Das Kommunikationsmodul wird vollständig programmiert ausgeliefert. Die modulare Verbindung zwischen Kommunikationsmodul und ENCODER-Zählwerk ermöglicht jederzeit einen Austausch der Kommunikationsmodule ohne weiteren Programmieraufwand. Dabei bleibt der metrologische Bereich des Balgengaszählers unangetastet.
Hohe thermische Belastbarkeit (HTB bis 0,1 bar) Maximaler Betriebsdruck 0,5 bar
DVGW zugelassen nach EN 1359
MID Konformität gemäß Richtlinie 2014/32/EU
EU-Baumusterprüfbescheinigung
Pulverbeschichtung RAL 7035 lichtgrau
Impulsmagnet serienmäßig
NF-Impulsgeber nachrüstbar (I=0.01 m³/Impuls)
Verschmutzungsunempfindlich (RPF=0,9)
Temperaturbereiche
Standard -10°C bis +40°C,
andere Temperaturen auf Anfrage
Smartmetering
Absolut ENCODER AE3
Der Absolut ENCODER AE 3 kombiniert die positiven Eigenschaften eines mechanischen und eines elektronischen Zählwerkes. Grundlage der Technologie ist der optoelektonische Abtastvorgang der die Stellung der einzelnen Zahlenrollen des mechanischen Zählwerkes berührungslos abtastet. Der absolute Zählerstand wird über die exakte Position der einzelnen Zahlenrollen bestimmt und als Datenprotokoll vom ENCODER AE3 bereitgestellt.
Für die Datenübertragung zu einer weiterführenden Empfängereinheit, die als M-Bus Master arbeitet, wird ein Kommunikationsmodul auf das ENCODER AE3 aufgesteckt. Die Spannungsversorgung des Absolut ENCODER AE 3 erfolgt über die Empfängereinheit oder das aufgesteckte Kommunikationsmodul, Eine Batterie für den Betrieb des AE3 ist somit nicht notwendig.
Kommunikationsmodule
Der absolute Zählerstand wird vom Zählwerk Absolut ENCODER AE3 bereitgestellt. Die Kommunikationsmodule ACM M-Bus wire und ACM SCR wire übertragen die Daten über Kablel zu einer weiterführenden Empfängereinheit. Die Kommunikations- module ACM M-Bus wireless und ACM Waver System übertragen die Daten über Funk.
Das Kommunikationsmodul ist als Plug&Play Lösung ausgeführt und wird einfach auf das ENCODER-Zählwerk gesteckt und verplombt. Die Synchronisation mit der weiterführenden Empfängereinheit erfolgt automatisch, Das Kommunikationsmodul wird vollständig programmiert ausgeliefert. Die modulare Verbindung zwischen Kommunikationsmodul und ENCODER-Zählwerk ermöglicht jederzeit einen Austausch der Kommunikationsmodule ohne weiteren Programmieraufwand. Dabei bleibt der metrologische Bereich des Balgengaszählers unangetastet.
