SYSTEM- UND OEM-LÖSUNGENBON TAS - G.0255

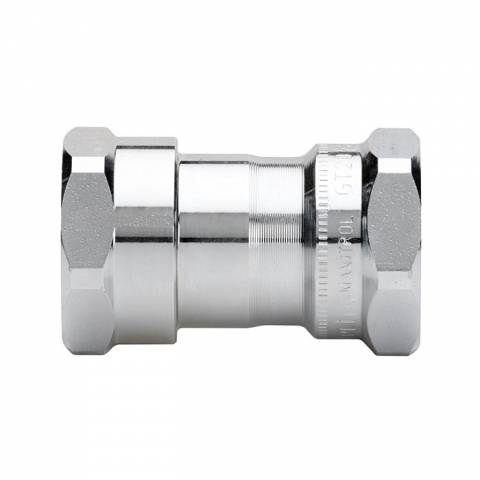

Thermische Armaturen-Sicherung, IG/IG, Gehäuse: Stahl.
TAS-Thermische Armaturen-Sicherung, IG/IG, Gehäuse und Schließkörper: Stahl 9S20 (verzinkt), Druckfeder Edelstahl, Therm. Auslösung bei 100° C, Therm. Belastbarkeit min. 925° C, Dichtheit nach dem Schließen < 30l/h Prüfluft 1 bar, MOP 5, DIN-DVGW zertifiziert.

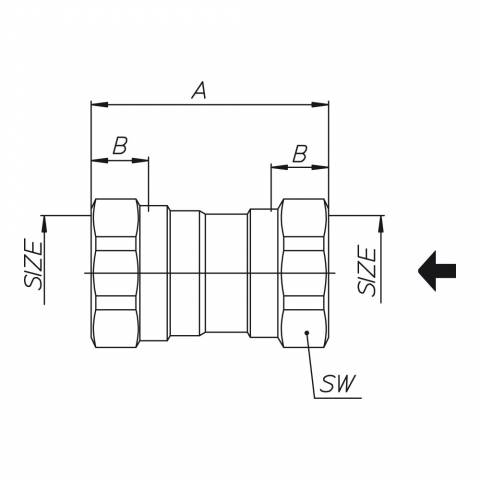

| NENNWEITE | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | G0255X34 | G0255X35 | G0255X36 |
| A mm | 45,5 | 54,5 | 61,5 |
| B mm | 15 | 16,5 | 19,2 |
| SW mm | 27 | 32 | 41 |
| Gewicht gr. | 152 | 214 | 410 |
| Articolo | Specifiche |
|---|---|
| G0255X34 | Thermische Armaturen-Sicherung, IG/IG, Gehäuse: Stahl. - 1/2" - ISO |
| G0255X35 | Thermische Armaturen-Sicherung, IG/IG, Gehäuse: Stahl. - 3/4" - ISO |
| G0255X36 | Thermische Armaturen-Sicherung, IG/IG, Gehäuse: Stahl. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- SICUREZZA
- TERMICA
Eigenschaften BON TAS
EIGENSCHAFTEN
Das BON•TAS-Kugelhahn ist eine Kombination aus dem BON•GASKugelhahn und der thermischen Sicherheitsvorrichtung TAS. Öffnen und Schliessen durch 90°-Drehung des Hebels. Ausblassichere Spindel mit zwei O-Ringen. Durchflüsse entsprechen den Anforderungen der Norm DIN EN 331. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung..
STANDARDS
Der BON•TAS-Kugelhahn ist nach der Norm DIN EN 331 zugelassen und DVGW-zertifiziert.
Der BON•TAS-Kugelhahn eignet sich für Anlagen, die der Norm DIN EN 1775 entsprechen.
FUNKTIONSWEISE
Die thermische Sicherheitsvorrichtung TAS tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist; sie verhindert 60 Minuten lang das Austreten von Gas bei einer Temperatur von bis zu 925°C.
GEWINDE
DIN EN 10226 (DIN ISO 7/1) und DIN ISO 228.
BETRIEBSDRUCK
Für Gas max. PN5 = 5 MOP (gemäss DIN EN 331).
TEMPERATURGRENZWERTE
Für Gas –20°C +60°C.
Das BON•TAS-Kugelhahn ist eine Kombination aus dem BON•GASKugelhahn und der thermischen Sicherheitsvorrichtung TAS. Öffnen und Schliessen durch 90°-Drehung des Hebels. Ausblassichere Spindel mit zwei O-Ringen. Durchflüsse entsprechen den Anforderungen der Norm DIN EN 331. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung..
STANDARDS
Der BON•TAS-Kugelhahn ist nach der Norm DIN EN 331 zugelassen und DVGW-zertifiziert.
Der BON•TAS-Kugelhahn eignet sich für Anlagen, die der Norm DIN EN 1775 entsprechen.
FUNKTIONSWEISE
Die thermische Sicherheitsvorrichtung TAS tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist; sie verhindert 60 Minuten lang das Austreten von Gas bei einer Temperatur von bis zu 925°C.
GEWINDE
DIN EN 10226 (DIN ISO 7/1) und DIN ISO 228.
BETRIEBSDRUCK
Für Gas max. PN5 = 5 MOP (gemäss DIN EN 331).
TEMPERATURGRENZWERTE
Für Gas –20°C +60°C.
| TAS-SICHERHEITSVORRICHTUNG | Zeit/Temperatur-Diagramm | ||
 |
|||
| Die thermische TAS-Sicherheitsvorrichtung tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist. |
Zündtemperatur des Gases: 640°C
thermische Belastbarkeit der TAS: 925°C |
||
