SYSTEM- UND OEM-LÖSUNGENBON TAS - G.0256

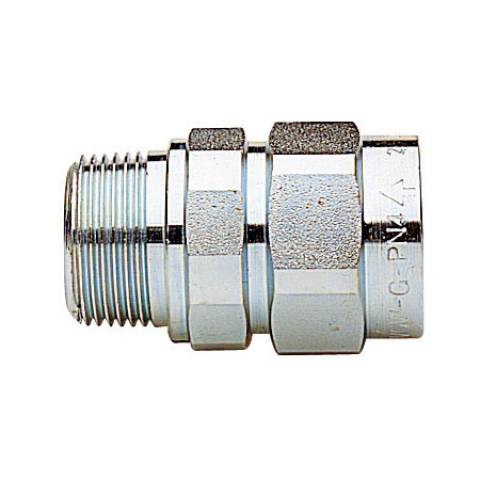

Thermische Armaturen-Sicherung, AG/IG, Gehäuse: Stahl.
„TAS“- Thermische Armaturen-Sicherung, IG/AG, Gehäuse und Schließkörper: Stahl
9S20 (verzinkt), Druckfeder Edelstahl, Therm. Auslösung bei 100° C, Therm.
Belastbarkeit min. 925° C, Dichtheit nach dem Schließen < 30l/h Prüfluft 1 bar,
MOP 5, DIN-DVGW zertifiziert.

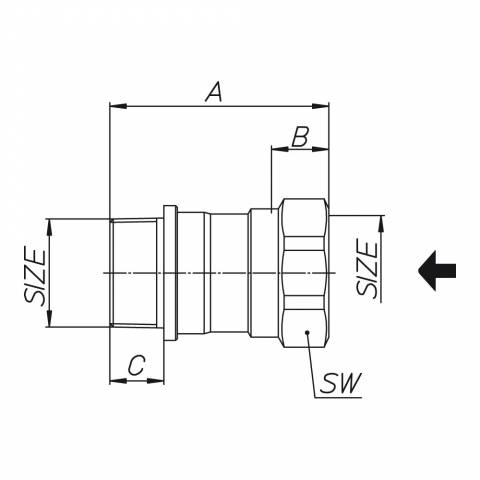

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| ARTIKELNUMMER | G0256X34 | G0256X35 | G0256X36 | G0256X37 | G0256X38 | G0256X39 |
| A mm | 40 | 50,3 | 53,8 | 100 | 112 | 135 |
| B mm | 15 | 16,5 | 19,2 | 61 | 69 | 83 |
| C mm | 15,3 | 16,3 | 19,2 | 21,4 | 21,4 | 25,7 |
| SW m | 27 | 32 | 41 | 55 | 65 | 80 |
| Gewicht gr. | 70 | 114 | 202 | 786 | 954 | 1710 |
| Articolo | Specifiche |
|---|---|
| G0256X34 | Thermische Armaturen-Sicherung, AG/IG, Gehäuse: Stahl. - 1/2" - ISO |
| G0256X35 | Thermische Armaturen-Sicherung, AG/IG, Gehäuse: Stahl. - 3/4" - ISO |
| G0256X36 | Thermische Armaturen-Sicherung, AG/IG, Gehäuse: Stahl. - 1" - ISO |
| G0256X37 | Thermische Armaturen-Sicherung, AG/IG, Gehäuse: Stahl. - 1"1/4 - ISO |
| G0256X38 | Thermische Armaturen-Sicherung, AG/IG, Gehäuse: Stahl. - 1"1/2 - ISO |
| G0256X39 | Thermische Armaturen-Sicherung, AG/IG, Gehäuse: Stahl. - 2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- SICUREZZA
- TERMICA
Eigenschaften BON TAS
EIGENSCHAFTEN
Das BON•TAS-Kugelhahn ist eine Kombination aus dem BON•GASKugelhahn und der thermischen Sicherheitsvorrichtung TAS. Öffnen und Schliessen durch 90°-Drehung des Hebels. Ausblassichere Spindel mit zwei O-Ringen. Durchflüsse entsprechen den Anforderungen der Norm DIN EN 331. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung..
STANDARDS
Der BON•TAS-Kugelhahn ist nach der Norm DIN EN 331 zugelassen und DVGW-zertifiziert.
Der BON•TAS-Kugelhahn eignet sich für Anlagen, die der Norm DIN EN 1775 entsprechen.
FUNKTIONSWEISE
Die thermische Sicherheitsvorrichtung TAS tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist; sie verhindert 60 Minuten lang das Austreten von Gas bei einer Temperatur von bis zu 925°C.
GEWINDE
DIN EN 10226 (DIN ISO 7/1) und DIN ISO 228.
BETRIEBSDRUCK
Für Gas max. PN5 = 5 MOP (gemäss DIN EN 331).
TEMPERATURGRENZWERTE
Für Gas –20°C +60°C.
Das BON•TAS-Kugelhahn ist eine Kombination aus dem BON•GASKugelhahn und der thermischen Sicherheitsvorrichtung TAS. Öffnen und Schliessen durch 90°-Drehung des Hebels. Ausblassichere Spindel mit zwei O-Ringen. Durchflüsse entsprechen den Anforderungen der Norm DIN EN 331. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung..
STANDARDS
Der BON•TAS-Kugelhahn ist nach der Norm DIN EN 331 zugelassen und DVGW-zertifiziert.
Der BON•TAS-Kugelhahn eignet sich für Anlagen, die der Norm DIN EN 1775 entsprechen.
FUNKTIONSWEISE
Die thermische Sicherheitsvorrichtung TAS tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist; sie verhindert 60 Minuten lang das Austreten von Gas bei einer Temperatur von bis zu 925°C.
GEWINDE
DIN EN 10226 (DIN ISO 7/1) und DIN ISO 228.
BETRIEBSDRUCK
Für Gas max. PN5 = 5 MOP (gemäss DIN EN 331).
TEMPERATURGRENZWERTE
Für Gas –20°C +60°C.
| TAS-SICHERHEITSVORRICHTUNG | Zeit/Temperatur-Diagramm | ||
 |
|||
| Die thermische TAS-Sicherheitsvorrichtung tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist. |
Zündtemperatur des Gases: 640°C
thermische Belastbarkeit der TAS: 925°C |
||
