GAS >> GASARMATUREN, GASZÄHLER UND ZUBEHÖR >> BON TAS >>

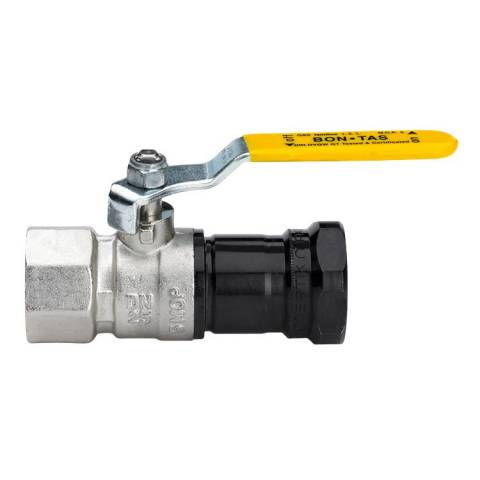

BON TAS - G.0261

Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Stahl-Hebelgriff (Vinyl isoliert).

GAS-KUGELHAHN (MS-vernickelt) mit integrierter „TAS“ Thermischer Armaturen-Sicherung (Stahl verzinkt), IG/IG, MOP5, „TAS“ Beschreibung wie oben, DIN-DVGW zertifiziert, mit gelben Stahl-Hebelgriff (Vinyl isoliert)

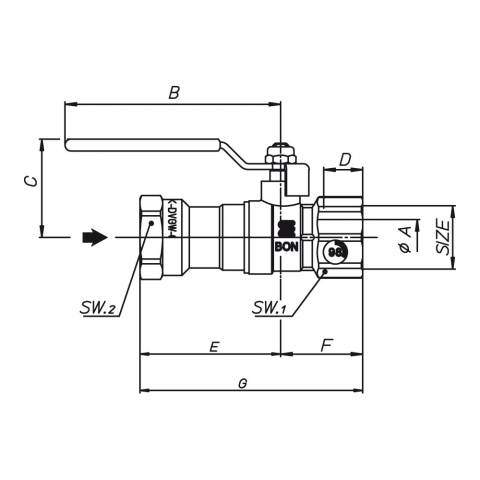

NENNWEITE1/2"3/4"1"1"1/41"1/22"
ARTIKELNUMMERG0261N34G0261N35G0261N36G0261N37G0261N38G0261N39
øA Durchgang12,51520253240
B mm1590105105120140
C mm904149,553,56372
D mm39,516,319,121,421,425,7
E mm52,7558,7567,5---
F mm2934,2540---
G mm81,7587,5107,5166,7188,5227
SW1 mm253238475466
SW2 mm3241556580
Gewicht gr.276378640117017402810
ArticoloSpecifiche
G0261N34Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Stahl-Hebelgriff (Vinyl isoliert). - 1/2" - ISO
G0261N35Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Stahl-Hebelgriff (Vinyl isoliert). - 3/4" - ISO
G0261N36Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Stahl-Hebelgriff (Vinyl isoliert). - 1" - ISO
G0261N37Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Stahl-Hebelgriff (Vinyl isoliert). - 1"1/4 - ISO
G0261N38Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Stahl-Hebelgriff (Vinyl isoliert). - 1"1/2 - ISO
G0261N39Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Stahl-Hebelgriff (Vinyl isoliert). - 2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • SICUREZZA
  • TERMICA

Eigenschaften BON TAS

EIGENSCHAFTEN

Das BON•TAS-Kugelhahn ist eine Kombination aus dem BON•GASKugelhahn und der thermischen Sicherheitsvorrichtung TAS. Öffnen und Schliessen durch 90°-Drehung des Hebels. Ausblassichere Spindel mit zwei O-Ringen. Durchflüsse entsprechen den Anforderungen der Norm DIN EN 331. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung..

STANDARDS

Der BON•TAS-Kugelhahn ist nach der Norm DIN EN 331 zugelassen und DVGW-zertifiziert.
Der BON•TAS-Kugelhahn eignet sich für Anlagen, die der Norm DIN EN 1775 entsprechen.

FUNKTIONSWEISE

Die thermische Sicherheitsvorrichtung TAS tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist; sie verhindert 60 Minuten lang das Austreten von Gas bei einer Temperatur von bis zu 925°C.

GEWINDE

DIN EN 10226 (DIN ISO 7/1) und DIN ISO 228.

BETRIEBSDRUCK

Für Gas max. PN5 = 5 MOP (gemäss DIN EN 331).

TEMPERATURGRENZWERTE

Für Gas –20°C +60°C.

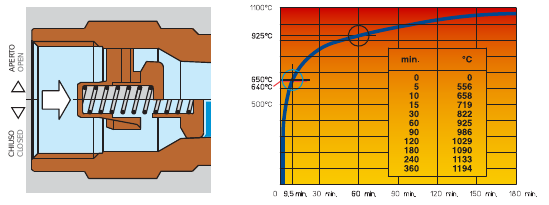

TAS-SICHERHEITSVORRICHTUNG Zeit/Temperatur-Diagramm
Die thermische TAS-Sicherheitsvorrichtung tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist.

Zündtemperatur des Gases: 640°C

thermische Belastbarkeit der TAS: 925°C

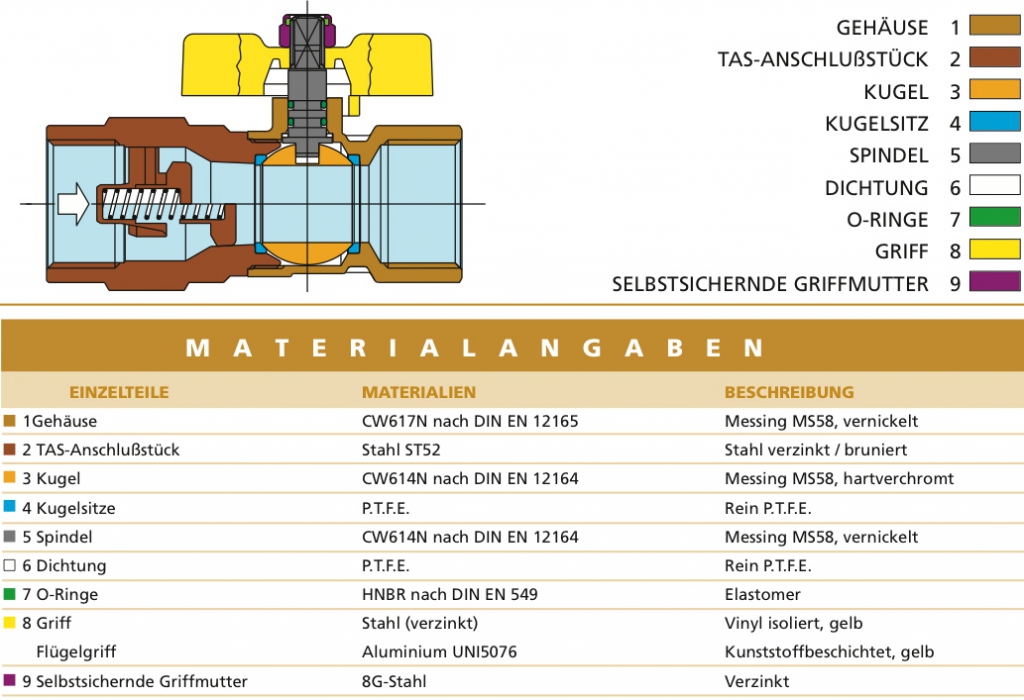

Materialangaben BON TAS
