SYSTEM- UND OEM-LÖSUNGENBON TAS - G.0265

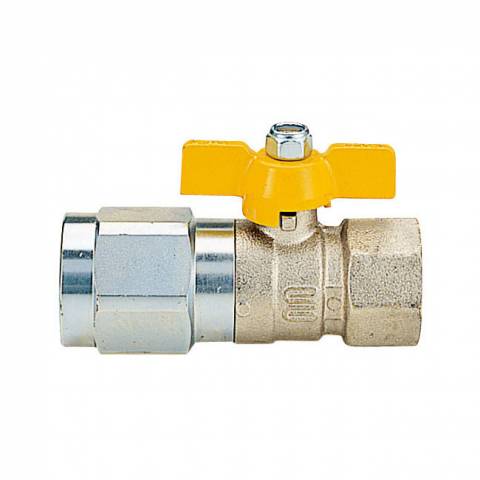

Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Alu-Flügelgriff.
GAS-KUGELHAHN (MS-vernickelt) mit integrierter „TAS“ Thermischer Armaturen-Sicherung (Stahl verzinkt), IG/IG, MOP5, „TAS“ Beschreibung wie oben, DIN-DVGW zertifiziert, mit gelben –Alu-Flügelgriff.

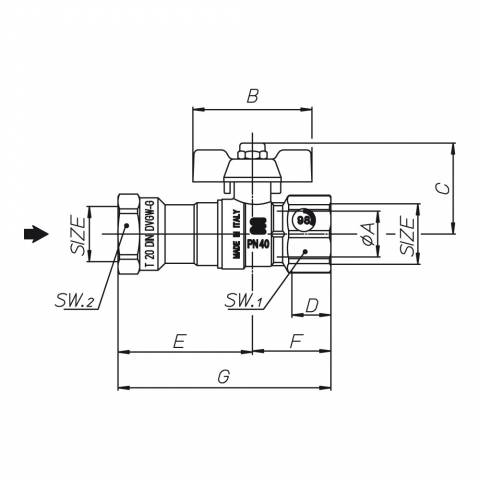

| NENNWEITE | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | G0265N34 | G0265N35 | G0265N36 |
| øA Durchgang | 12,5 | 15 | 20 |
| B mm | 52 | 52 | 65 |
| C mm | 37 | 40 | 49 |
| D mm | 15 | 16,3 | 19,1 |
| E mm | 52,75 | 58,75 | 67,5 |
| F mm | 29 | 34,25 | 40 |
| G mm | 81,75 | 87,5 | 107,5 |
| SW1 mm | 25 | 32 | 38 |
| SW2 mm | 27 | 32 | 41 |
| Gewicht gr. | 253 | 358 | 606 |
| Articolo | Specifiche |
|---|---|
| G0265N34 | Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Alu-Flügelgriff. - 1/2" - ISO |
| G0265N35 | Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Alu-Flügelgriff. - 3/4" - ISO |
| G0265N36 | Gas-Kugelhahn (Messing vernickelt) mit integrierter Thermischer Armaturen- Sicherung, IG/IG, mit Alu-Flügelgriff. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- SICUREZZA
- TERMICA
Eigenschaften BON TAS
EIGENSCHAFTEN
Das BON•TAS-Kugelhahn ist eine Kombination aus dem BON•GASKugelhahn und der thermischen Sicherheitsvorrichtung TAS. Öffnen und Schliessen durch 90°-Drehung des Hebels. Ausblassichere Spindel mit zwei O-Ringen. Durchflüsse entsprechen den Anforderungen der Norm DIN EN 331. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung..
STANDARDS
Der BON•TAS-Kugelhahn ist nach der Norm DIN EN 331 zugelassen und DVGW-zertifiziert.
Der BON•TAS-Kugelhahn eignet sich für Anlagen, die der Norm DIN EN 1775 entsprechen.
FUNKTIONSWEISE
Die thermische Sicherheitsvorrichtung TAS tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist; sie verhindert 60 Minuten lang das Austreten von Gas bei einer Temperatur von bis zu 925°C.
GEWINDE
DIN EN 10226 (DIN ISO 7/1) und DIN ISO 228.
BETRIEBSDRUCK
Für Gas max. PN5 = 5 MOP (gemäss DIN EN 331).
TEMPERATURGRENZWERTE
Für Gas –20°C +60°C.
Das BON•TAS-Kugelhahn ist eine Kombination aus dem BON•GASKugelhahn und der thermischen Sicherheitsvorrichtung TAS. Öffnen und Schliessen durch 90°-Drehung des Hebels. Ausblassichere Spindel mit zwei O-Ringen. Durchflüsse entsprechen den Anforderungen der Norm DIN EN 331. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung..
STANDARDS
Der BON•TAS-Kugelhahn ist nach der Norm DIN EN 331 zugelassen und DVGW-zertifiziert.
Der BON•TAS-Kugelhahn eignet sich für Anlagen, die der Norm DIN EN 1775 entsprechen.
FUNKTIONSWEISE
Die thermische Sicherheitsvorrichtung TAS tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist; sie verhindert 60 Minuten lang das Austreten von Gas bei einer Temperatur von bis zu 925°C.
GEWINDE
DIN EN 10226 (DIN ISO 7/1) und DIN ISO 228.
BETRIEBSDRUCK
Für Gas max. PN5 = 5 MOP (gemäss DIN EN 331).
TEMPERATURGRENZWERTE
Für Gas –20°C +60°C.
| TAS-SICHERHEITSVORRICHTUNG | Zeit/Temperatur-Diagramm | ||
 |
|||
| Die thermische TAS-Sicherheitsvorrichtung tritt im Brandfall in Aktion, sobald eine Temperatur von 100°C erreicht ist. |
Zündtemperatur des Gases: 640°C
thermische Belastbarkeit der TAS: 925°C |
||
