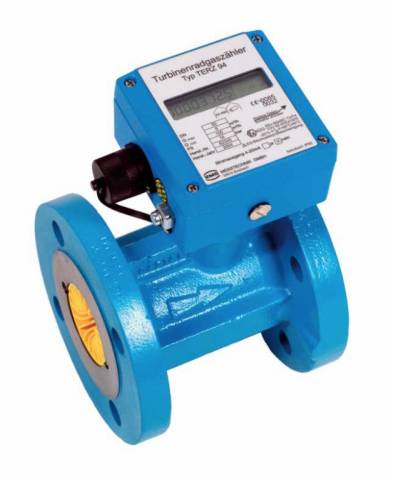

SYSTEM- UND OEM-LÖSUNGENTURBINENRADGASZÄHLER - TERZ 94
Elektronischer Turbinengaszähler zur Gasvolumenmessung im nicht-eichpflichtigen Verkehr

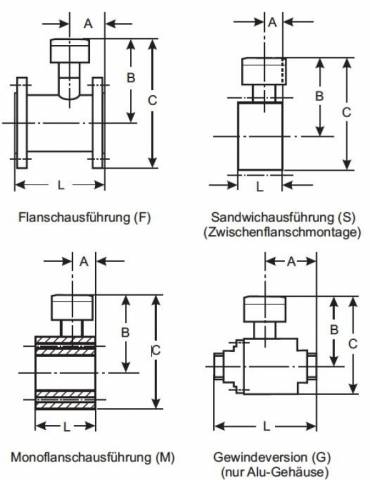

Informationen zu Durchfluss, Maßen und Schmierung siehe Unterlagen.
FUNKTION
Der elektronische Turbinenradgaszähler TERZ 94 ist ein Strömungszähler, der unmittelbar den Betriebsvolumenstrom von Gasen misst. Der gemessene Durchfluss und das Volumen werden auf einem elektronischen Zählwerk angezeigt.
Die Arbeitsweise des Zählers beruht auf der Geschwindigkeitsmessung durch ein Turbinenrad. Der Gasstrom gelangt über den ringförmigen Einlaufkanal des Strömungsgleichrichters auf das koaxial gelagerte Turbinenrad, dessen Drehzahl der mittleren Geschwindigkeit des Gasstromes innerhalb des Messbereiches proportional ist. Die Drehzahl des Turbinenrades wird berührungslos durch einen Impulsdrahtsensor und einen Dauermagneten induktiv erfasst. Durch den direkten Abgriff der Signalfrequenz an der Turbinenradwelle ist der Zähler auch für Regelungs- und Steueraufgaben geeignet.
AUFBAU
Die elektronischen Turbinenradgaszähler bilden eine einheitliche Baureihe. Jeder Zähler besteht aus vier Baugruppen (siehe Zeichnung). Ein in das Zählergehäuse eingebauter aerodynamischer Strömungsgleichrichter verengt den freien Rohrquerschnitt auf eine ringförmige Querschnittsfläche und eliminiert Turbulenzen weitgehend. Dadurch wird die Geschwindigkeit des strömenden Gases erhöht. Die in Kugellagern geführte Welle trägt auf der einen Seite das Turbinenrad und auf der anderen Seite einen Dauermagneten, der vor dem Sensor rotiert. Die Durchführung der Sensorhülse zum drucklosen Raum des elektronischen Zählwerkes ist durch einen O-Ring druckdicht abgeschlossen. Mit der Klemmschraube kann das elektronische Zählwerk in der günstigsten Ablesestellung fixiert werden.
GASARTEN
Die Standardausführung des TERZ 94 ist für alle Gase nach DVGW-Arbeitsblatt G260 einsetzbar. Die verwendeten Werkstoffe sind geeignet für Gase und Brenngase wie z.B. Erdgas, Raffineriegas, Flüssiggase und deren Gemische,Stickstoff, CO (trocken), Luft und alle inerten Gase. Für aggressive und chemische Gase sind auch Sonderausführungen mit Teflonbeschichtung, Sondermaterial, Spezialschmierung etc. verfügbar.
FUNKTION
Der elektronische Turbinenradgaszähler TERZ 94 ist ein Strömungszähler, der unmittelbar den Betriebsvolumenstrom von Gasen misst. Der gemessene Durchfluss und das Volumen werden auf einem elektronischen Zählwerk angezeigt.
Die Arbeitsweise des Zählers beruht auf der Geschwindigkeitsmessung durch ein Turbinenrad. Der Gasstrom gelangt über den ringförmigen Einlaufkanal des Strömungsgleichrichters auf das koaxial gelagerte Turbinenrad, dessen Drehzahl der mittleren Geschwindigkeit des Gasstromes innerhalb des Messbereiches proportional ist. Die Drehzahl des Turbinenrades wird berührungslos durch einen Impulsdrahtsensor und einen Dauermagneten induktiv erfasst. Durch den direkten Abgriff der Signalfrequenz an der Turbinenradwelle ist der Zähler auch für Regelungs- und Steueraufgaben geeignet.
AUFBAU
Die elektronischen Turbinenradgaszähler bilden eine einheitliche Baureihe. Jeder Zähler besteht aus vier Baugruppen (siehe Zeichnung). Ein in das Zählergehäuse eingebauter aerodynamischer Strömungsgleichrichter verengt den freien Rohrquerschnitt auf eine ringförmige Querschnittsfläche und eliminiert Turbulenzen weitgehend. Dadurch wird die Geschwindigkeit des strömenden Gases erhöht. Die in Kugellagern geführte Welle trägt auf der einen Seite das Turbinenrad und auf der anderen Seite einen Dauermagneten, der vor dem Sensor rotiert. Die Durchführung der Sensorhülse zum drucklosen Raum des elektronischen Zählwerkes ist durch einen O-Ring druckdicht abgeschlossen. Mit der Klemmschraube kann das elektronische Zählwerk in der günstigsten Ablesestellung fixiert werden.
GASARTEN
Die Standardausführung des TERZ 94 ist für alle Gase nach DVGW-Arbeitsblatt G260 einsetzbar. Die verwendeten Werkstoffe sind geeignet für Gase und Brenngase wie z.B. Erdgas, Raffineriegas, Flüssiggase und deren Gemische,Stickstoff, CO (trocken), Luft und alle inerten Gase. Für aggressive und chemische Gase sind auch Sonderausführungen mit Teflonbeschichtung, Sondermaterial, Spezialschmierung etc. verfügbar.
STICHWORTE
Eigenschaften TURBINENRADGASZÄHLER
Funktionsweise
Turbinenradgaszähler sind Strömungsmesser, die für Gasmessungen nach DIN 33800 eingesetzt werden können. Die durchströmende Gasmenge wird in Volumeneinheiten bei aktuellem Druck und aktueller Temperatur (Betriebskubikmeter) in einem mechanischen Zählwerk summiert.
Der Gasstrom wird auf einen definierten Querschnitt eingeschnürt und treibt ein koaxial gelagertes Turbinenrad an. Die Drehgeschwindigkeit des Turbinenrades, die dem Durchfluss proportional ist, wird durch ein Getriebe untersetzt und auf das mechanische Rollenzählwerk übertragen.
Aufbau
Im Zählergehäuse befi ndet sich das Messwerk mit dem Turbinenrad. Vor dem Messwerk sitzt ein Strömungsgleichrichter, der weitgehend Turbulenzen und Drall aus dem Gasstrom eliminiert und das Gas gezielt auf die Turbinenschaufeln leitet.
Die vom Turbinenrad erzeugte Drehbewegung wird mit einer magnetischen Kupplung vom drucktragenden Zählergehäuse in den drucklosen Zählwerkskopf übertragen.Im Zählwerkskopf untersetzt ein Getriebe die Drehzahl. Es kann durch geeignete Auswahl eines Justier-Zahnradpaares so angepasst werden, dass auf dem mechanischen Zählwerk Betriebskubikmeter angezeigt werden. Am mechanischen Zählwerk sitzt ein Reedkontakt (oder ein induktiver Sensor), der niederfrequente Impulse liefert, deren Anzahl dem gefl ossenen Betriebsvolumen proportional ist. Induktive Hochfrequenz-Sensoren tasten das Turbinenrad (HF 3) und das Referenzrad (HF 2) ab. Beim Referenzrad handelt es sich um ein Nockenrad, das auf der selben Welle sitzt wie das Turbinenrad und Überwachung des Turbinenrads ermöglicht.
Merkmale
NF-Impulsgeber (im Zählwerkskopf)
Standard: Reed-Kontakt
Alternativ: induktiver Impulsgeber
Option: bis zu 3 NF-Impulsgeber möglich
HF-Impulsgeber (Option)
• Im Zählwerkskopf:
induktiver Impulsgeber (HF 1), Impulsfrequenz bei Qmax ca. 100 Hz.
• Im Gehäuse:
Induktive Impulsgeber zur Abtastung
- der Schaufeln des Turbinenrades (HF 3, ab DN 80)
- der Nocken des Referenzrades (HF 2, ab DN 100)
Messbereich bis zu 1:30
Mit einer Hochdruckprüfung ist eine Erweiterung bis zu 1:50 möglich.
Druckstufen:
von PN 10 bis PN 100
von ANSI 150 bis ANSI 600
Sonderausführungen mit höheren Druckstufen sind möglich.
Betriebstemperaturbereich:
Standardausführung -10°C bis +50°C
Sonderausführungen für höhere und tiefere Temperaturen sind möglich.
Explosionsschutz
Die Impulsgeber sind eigensicher, die Zündschutzart ist EEx ib IIC T6.
Tauchtasche im Gehäuse (Option)
Zur Aufnahme eines Temperaturaufnehmers
Abnahmeprüfzeugnis
Entsprechend EN 10204/3.1B, für Festigkeits- und Dichtheitsprüfung.
Turbinenradgaszähler sind Strömungsmesser, die für Gasmessungen nach DIN 33800 eingesetzt werden können. Die durchströmende Gasmenge wird in Volumeneinheiten bei aktuellem Druck und aktueller Temperatur (Betriebskubikmeter) in einem mechanischen Zählwerk summiert.
Der Gasstrom wird auf einen definierten Querschnitt eingeschnürt und treibt ein koaxial gelagertes Turbinenrad an. Die Drehgeschwindigkeit des Turbinenrades, die dem Durchfluss proportional ist, wird durch ein Getriebe untersetzt und auf das mechanische Rollenzählwerk übertragen.
Aufbau
Im Zählergehäuse befi ndet sich das Messwerk mit dem Turbinenrad. Vor dem Messwerk sitzt ein Strömungsgleichrichter, der weitgehend Turbulenzen und Drall aus dem Gasstrom eliminiert und das Gas gezielt auf die Turbinenschaufeln leitet.
Die vom Turbinenrad erzeugte Drehbewegung wird mit einer magnetischen Kupplung vom drucktragenden Zählergehäuse in den drucklosen Zählwerkskopf übertragen.Im Zählwerkskopf untersetzt ein Getriebe die Drehzahl. Es kann durch geeignete Auswahl eines Justier-Zahnradpaares so angepasst werden, dass auf dem mechanischen Zählwerk Betriebskubikmeter angezeigt werden. Am mechanischen Zählwerk sitzt ein Reedkontakt (oder ein induktiver Sensor), der niederfrequente Impulse liefert, deren Anzahl dem gefl ossenen Betriebsvolumen proportional ist. Induktive Hochfrequenz-Sensoren tasten das Turbinenrad (HF 3) und das Referenzrad (HF 2) ab. Beim Referenzrad handelt es sich um ein Nockenrad, das auf der selben Welle sitzt wie das Turbinenrad und Überwachung des Turbinenrads ermöglicht.
Merkmale
NF-Impulsgeber (im Zählwerkskopf)
Standard: Reed-Kontakt
Alternativ: induktiver Impulsgeber
Option: bis zu 3 NF-Impulsgeber möglich
HF-Impulsgeber (Option)
• Im Zählwerkskopf:
induktiver Impulsgeber (HF 1), Impulsfrequenz bei Qmax ca. 100 Hz.
• Im Gehäuse:
Induktive Impulsgeber zur Abtastung
- der Schaufeln des Turbinenrades (HF 3, ab DN 80)
- der Nocken des Referenzrades (HF 2, ab DN 100)
Messbereich bis zu 1:30
Mit einer Hochdruckprüfung ist eine Erweiterung bis zu 1:50 möglich.
Druckstufen:
von PN 10 bis PN 100
von ANSI 150 bis ANSI 600
Sonderausführungen mit höheren Druckstufen sind möglich.
Betriebstemperaturbereich:
Standardausführung -10°C bis +50°C
Sonderausführungen für höhere und tiefere Temperaturen sind möglich.
Explosionsschutz
Die Impulsgeber sind eigensicher, die Zündschutzart ist EEx ib IIC T6.
Tauchtasche im Gehäuse (Option)
Zur Aufnahme eines Temperaturaufnehmers
Abnahmeprüfzeugnis
Entsprechend EN 10204/3.1B, für Festigkeits- und Dichtheitsprüfung.
