SYSTEM- UND OEM-LÖSUNGENGAS FLANSCHKUGELHÄHNE - NI02 DN125-200

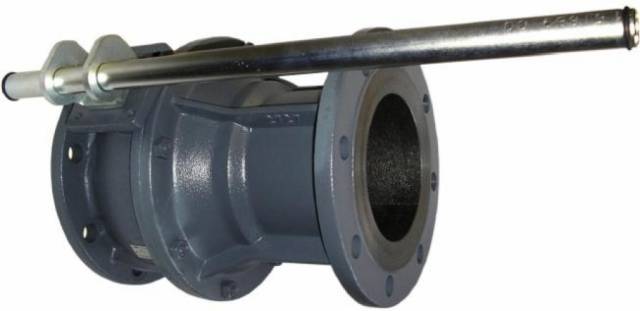

Gasflanschkugelhahn Standardausführung, Kugelgraphitguss GJS-400
Gehäuse
Kugelgraphitguss GJS-400
(DN25 – DN50 mit
Einschraubteil aus S355J2G3)
Kugel Messing hartverchromt
Schaltwelle Edelstahl
Kugeldichtung PTFE
Spindeldichtung O-Ringe FPM
Griff Al/Zn - Guss (DN25 – DN100)
Stahl (DN125 – DN200)
Kugel Messing hartverchromt
Schaltwelle Edelstahl
Kugeldichtung PTFE
Spindeldichtung O-Ringe FPM
Griff Al/Zn - Guss (DN25 – DN100)
Stahl (DN125 – DN200)

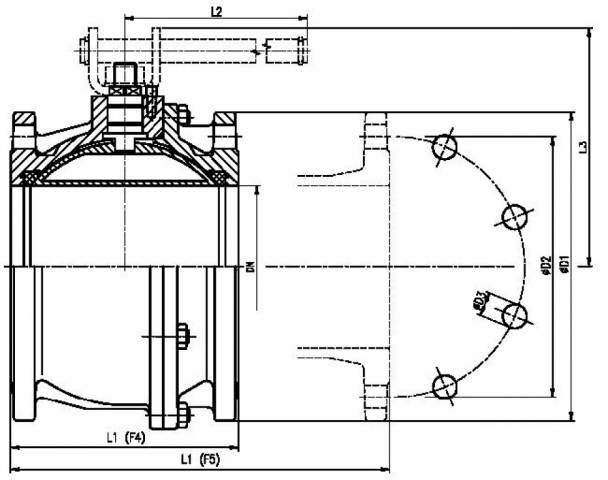

| DN | ARTIKELNUMMER | PN | L1 | L2 | L3 | D1 | D2 | D3 | Z | kg |
| 125 | NI02.100-125 | 16 | 200 | 560 | 215 | 250 | 210 | 18 | 8 | 30.0 |
| 125 | NI02.100-125F5 | 16 | 325 | 560 | 215 | 250 | 210 | 18 | 8 | 30.0 |
| 150 | NI02.100-150 | 16 | 210 | 560 | 235 | 285 | 240 | 22 | 8 | 36.0 |
| 150 | NI02.100-150F5 | 16 | 350 | 560 | 235 | 285 | 240 | 22 | 8 | 36.0 |
| 200 | NI02.100-200 | 16 | 400 | 950 | 300 | 340 | 295 | 22 | 12 | 93.0 |
STICHWORTE
- Kugelhähne
- MANUALI
- DI LINEA
- COLLETTORI DA INCASSO GAS
Eigenschaften GAS FLANSCHKUGELHÄHNE
Eigenschaften
Flanschkugelhahn, silikonfrei , für gasförmige und flüssige Medien im Rahmen der verwendeten Werkstoffe zum Absperren des Leitungssystems
Flanschmaße nach DIN EN 1092
Baulängen:
DN25 – DN100 F4
DN125 – DN150 F4 & F5 (DN150 F4 ~10mm beidseitiger Kugelüberstand, F5 einseitig)
DN200 F5
DVGW – und CE – Registrierung für Brenngase:
DN25 – DN200, PN16
Temperaturbereich: -20°C … +60°C
Prüfbescheinigung PN40 für DN25 – DN50
Prüfzeugnis nach EN 10204 / 3.1 verfügbar
(Prüfung / Abnahme nach DIN 3230 Teil 5 PG3)
Kennzeichnung:
AZ, Typ, DN, PN, DIN – DVGW und Ident-Nr.
auf Anfrage:
Ausführungen mit Antrieb
Farblackierung (Standard: grau grundiert)
Flanschkugelhahn, silikonfrei , für gasförmige und flüssige Medien im Rahmen der verwendeten Werkstoffe zum Absperren des Leitungssystems
Flanschmaße nach DIN EN 1092
Baulängen:
DN25 – DN100 F4
DN125 – DN150 F4 & F5 (DN150 F4 ~10mm beidseitiger Kugelüberstand, F5 einseitig)
DN200 F5
DVGW – und CE – Registrierung für Brenngase:
DN25 – DN200, PN16
Temperaturbereich: -20°C … +60°C
Prüfbescheinigung PN40 für DN25 – DN50
Prüfzeugnis nach EN 10204 / 3.1 verfügbar
(Prüfung / Abnahme nach DIN 3230 Teil 5 PG3)
Kennzeichnung:
AZ, Typ, DN, PN, DIN – DVGW und Ident-Nr.
auf Anfrage:
Ausführungen mit Antrieb
Farblackierung (Standard: grau grundiert)
