SYSTEM- UND OEM-LÖSUNGENGAS FLANSCHKUGELHÄHNE - NI02 HTB DN25-50

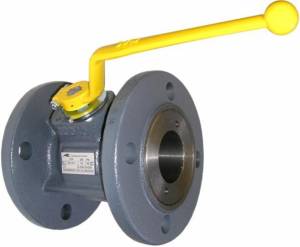

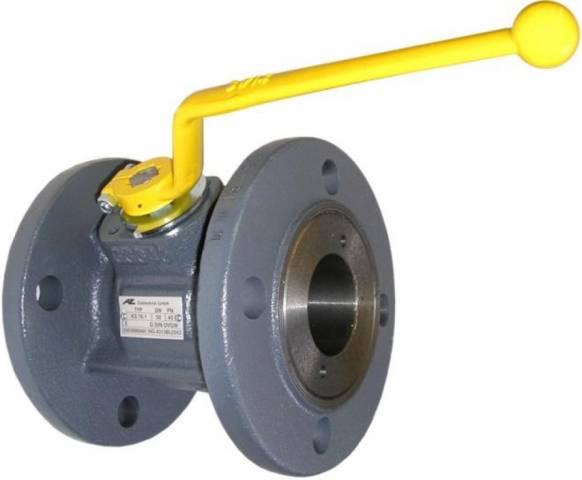

Gasflanschkugelhahn hochtemperaturbeständig, Kugelgraphitguss GJS-400
Gehäuse
Kugelgraphitguss GJS-400
(DN25 – DN50 mit
Einschraubteil aus S355J2G3)
Kugel Messing hartverchromt
Schaltwelle Edelstahl
Kugeldichtung PTFE
Spindeldichtung O-Ringe FPM
Griff Al/Zn - Guss (DN25 – DN100)
Stahl (DN125 – DN200)
hochtemperaturbeständig
Kugel Messing hartverchromt
Schaltwelle Edelstahl
Kugeldichtung PTFE
Spindeldichtung O-Ringe FPM
Griff Al/Zn - Guss (DN25 – DN100)
Stahl (DN125 – DN200)
hochtemperaturbeständig

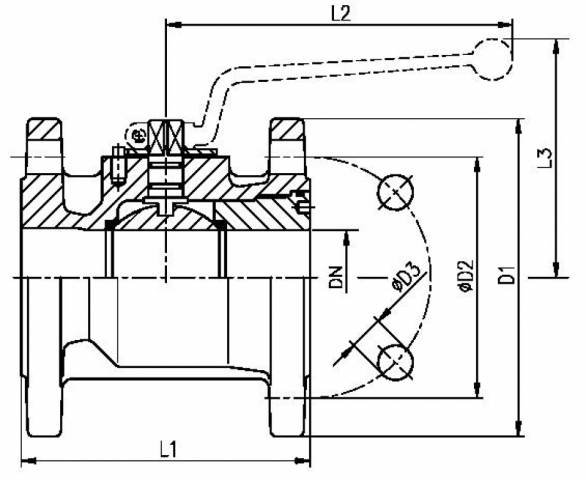

| DN | ARTIKELNUMMER | PN | L1 | L2 | L3 | D1 | D2 | D3 | Z | kg |
| 25 | NI02H.100-25 | 40 | 125 | 180 | 100 | 115 | 85 | 14 | 4 | 3.2 |
| 32 | NI02H.100-32 | 40 | 130 | 210 | 115 | 140 | 100 | 18 | 4 | 4.4 |
| 40 | NI02H.100-40 | 40 | 140 | 210 | 120 | 150 | 110 | 18 | 4 | 5.5 |
| 50 | NI02H.100-50 | 40 | 150 | 210 | 125 | 165 | 125 | 18 | 4 | 8.5 |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- DA INCASSO
- INGAS CON MANIGLIA
Eigenschaften GAS FLANSCHKUGELHÄHNE
Eigenschaften
Flanschkugelhahn, silikonfrei , für gasförmige und flüssige Medien im Rahmen der verwendeten Werkstoffe zum Absperren des Leitungssystems
Flanschmaße nach DIN EN 1092
Baulängen:
DN25 – DN100 F4
DN125 – DN150 F4 & F5 (DN150 F4 ~10mm beidseitiger Kugelüberstand, F5 einseitig)
DN200 F5
DVGW – und CE – Registrierung für Brenngase:
DN25 – DN200, PN16
Temperaturbereich: -20°C … +60°C
Prüfbescheinigung PN40 für DN25 – DN50
Prüfzeugnis nach EN 10204 / 3.1 verfügbar
(Prüfung / Abnahme nach DIN 3230 Teil 5 PG3)
Kennzeichnung:
AZ, Typ, DN, PN, DIN – DVGW und Ident-Nr.
auf Anfrage:
Ausführungen mit Antrieb
Farblackierung (Standard: grau grundiert)
Flanschkugelhahn, silikonfrei , für gasförmige und flüssige Medien im Rahmen der verwendeten Werkstoffe zum Absperren des Leitungssystems
Flanschmaße nach DIN EN 1092
Baulängen:
DN25 – DN100 F4
DN125 – DN150 F4 & F5 (DN150 F4 ~10mm beidseitiger Kugelüberstand, F5 einseitig)
DN200 F5
DVGW – und CE – Registrierung für Brenngase:
DN25 – DN200, PN16
Temperaturbereich: -20°C … +60°C
Prüfbescheinigung PN40 für DN25 – DN50
Prüfzeugnis nach EN 10204 / 3.1 verfügbar
(Prüfung / Abnahme nach DIN 3230 Teil 5 PG3)
Kennzeichnung:
AZ, Typ, DN, PN, DIN – DVGW und Ident-Nr.
auf Anfrage:
Ausführungen mit Antrieb
Farblackierung (Standard: grau grundiert)
