GAS >> GASKUGELHÄHNE >> GAS FLANSCHKUGELHÄHNE >>

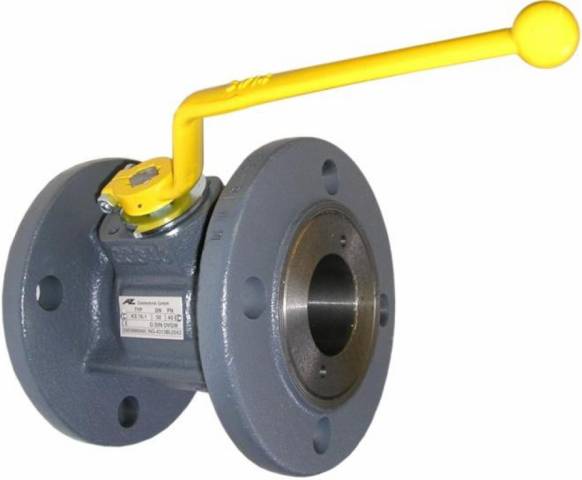

GAS FLANSCHKUGELHÄHNE - NI02 DN65-100

Gasflanschkugelhahn Standardausführung, Kugelgraphitguss GJS-400



Gehäuse Kugelgraphitguss GJS-400 (DN25 – DN50 mit Einschraubteil aus S355J2G3)
Kugel Messing hartverchromt
Schaltwelle Edelstahl
Kugeldichtung PTFE
Spindeldichtung O-Ringe FPM
Griff Al/Zn - Guss (DN25 – DN100)
Stahl (DN125 – DN200)

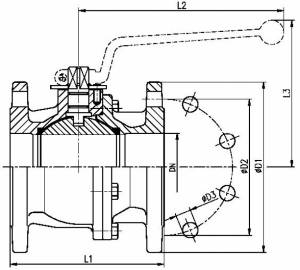

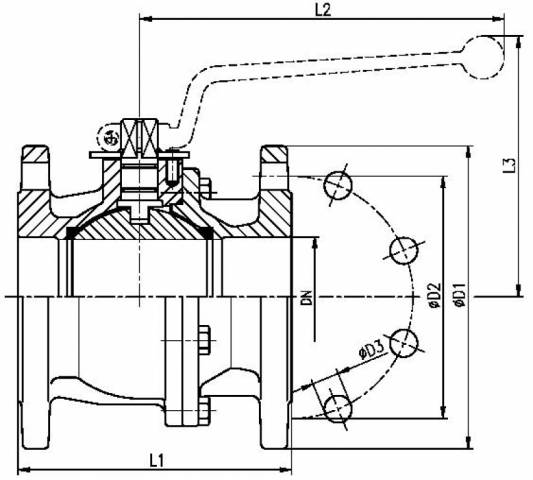

DN ARTIKELNUMMER PN L1 L2 L3 D1 D2 D3 Z kg
65 NI02.100-65 16 170 260 150 185 145 18 4 11.5
80 NI02.100-80 16 180 260 160 200 160 18 8 15.5
100 NI02.100-100 16 190 260 180 220 180 18 8 20.0
STICHWORTE
  • Kugelhähne
  • MANUALI
  • DI LINEA

Eigenschaften GAS FLANSCHKUGELHÄHNE

Eigenschaften

Flanschkugelhahn, silikonfrei , für gasförmige und flüssige Medien im Rahmen der verwendeten Werkstoffe zum Absperren des Leitungssystems
Flanschmaße nach DIN EN 1092


Baulängen:

DN25 – DN100 F4
DN125 – DN150 F4 & F5 (DN150 F4 ~10mm beidseitiger Kugelüberstand, F5 einseitig)
DN200 F5


DVGW – und CE – Registrierung für Brenngase:

DN25 – DN200, PN16
Temperaturbereich: -20°C … +60°C
Prüfbescheinigung PN40 für DN25 – DN50
Prüfzeugnis nach EN 10204 / 3.1 verfügbar
(Prüfung / Abnahme nach DIN 3230 Teil 5 PG3)


Kennzeichnung:

AZ, Typ, DN, PN, DIN – DVGW und Ident-Nr.


auf Anfrage:

Ausführungen mit Antrieb

Farblackierung (Standard: grau grundiert)
