BON GAS SCHLAUCHTÜLLE

BON GAS mt SCHLAUCHTÜLLE

G.0300

Gas-Kugelhahn, IG/Schlauchtülle D 14 mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0302

Gas-Kugelhahn, AG/Schlauchtülle D 14 mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0308

Gas-Kugelhahn, IG/Schlauchtülle D 10 mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0310

Gas-Kugelhahn, AG/Schlauchtülle D 10 mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0312

Gas-Kugelhahn, Eckausführung, IG/Schlauchtülle D 14mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0314

Gas-Kugelhahn, Eckausführung, AG/Schlauchtülle ID 14mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0320

Gas-Kugelhahn, Eckausführung, IG/Schlauchtülle ID 10mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0322

Gas-Kugelhahn , Eckausführung, AG/Schlauchtülle ID 10mm, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0323

Gas-Kugelhahn, mittelschwere Ausführung, red. Durchgang, IG/IG Übw-Mutter, Plastik- Drehgriff, Messing vernickelt.

gehe zu »
G.0324

Gas-Kugelhahn, Eckausführung, red. Durchgang, IG/IG, Übw-Mutter, PlastikDrehgriff, Messing vernickelt.

gehe zu »
G.0325

Gas-Kugelhahn, mittelschwere Ausführung, red. Durchgang,, AG/IG, Übw-Mutter, Plastik-Drehgriff, Messing vernickelt.

gehe zu »
G.0326

Gas-Kugelhahn, Eckausführung, red. Durchgang, AG/IG, Übw-Mutter, Plastik- Drehgriff, Messing vernickelt.

gehe zu »

Eigenschaften BON GAS SCHLAUCHTÜLLE

INTERNATIONALE GENEHMIGUNGEN
BON•GAS-Kugelhähne sind nach der Norm DIN EN 331 zugelassen.
Die Art-Nr G0327, G0328, G0329 und G0330 sind DVGWzertifiziert.

EIGENSCHAFTEN
Standardserie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels..

GEWINDE
DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN
BON•GAS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
BON•GAS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.

BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.

TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..

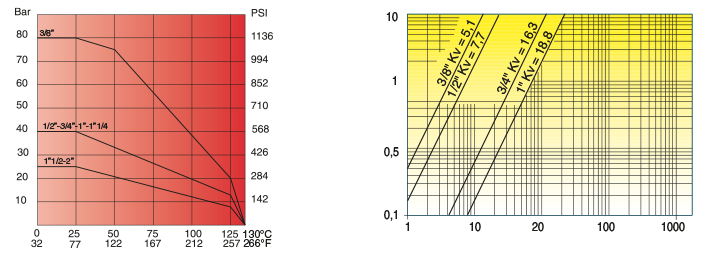

Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h

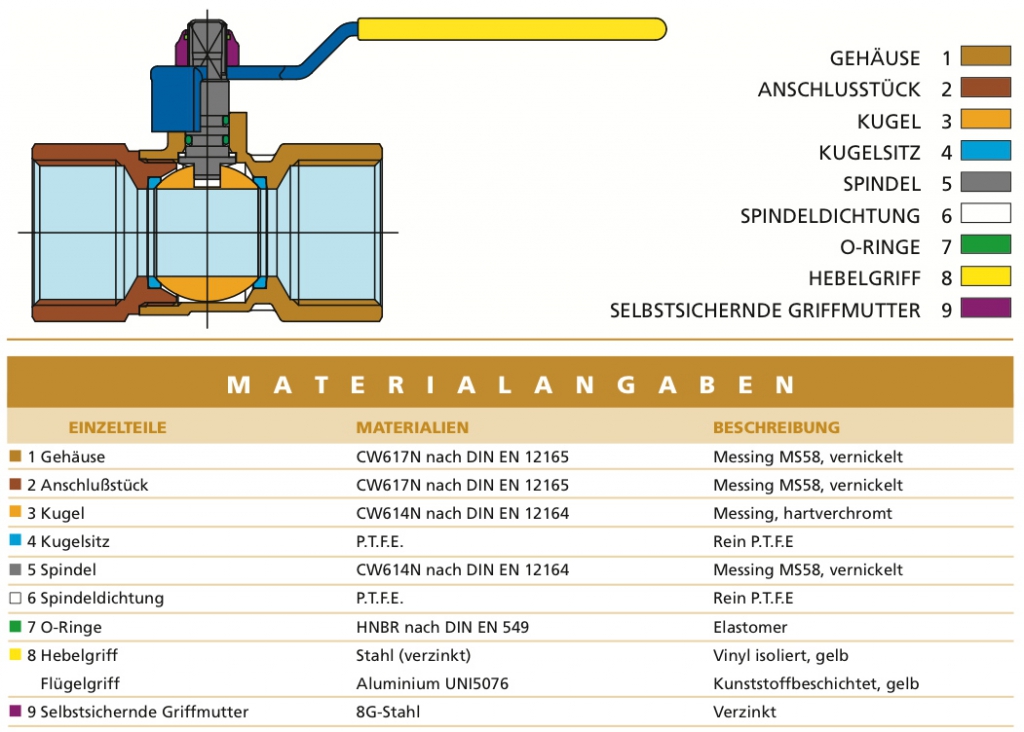

Materialangaben BON GAS SCHLAUCHTÜLLE
