SYSTEM- UND OEM-LÖSUNGENBON GAS - G.0237

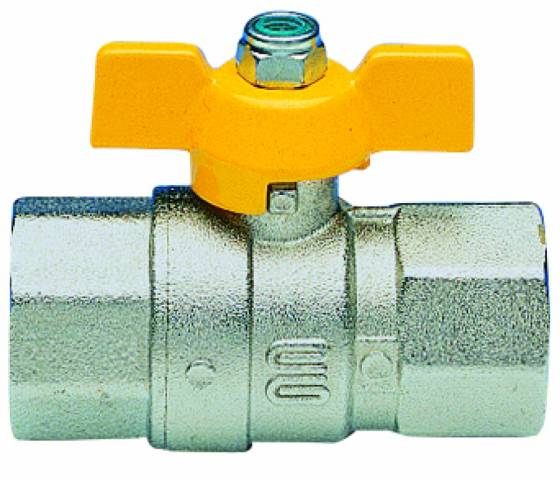

Gas-Kugelhahn, Standardausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt.
Gas-Kugelhahn, IG/IG, Standardausführung, voller Durchgang, Gewinde nach DIN-ISO 7/1 Rp., DIN-DVGW für Gas zertifiziert, max. Druck MOP 5, Temp. –20°C bis 80°C, andere Medien siehe Druck/Temperaturdiagramm, Dichtung PTFE/VITON, Werkstoff: Pressmessing MS58 vernickelt, Flügelgriff gelb coloriert.

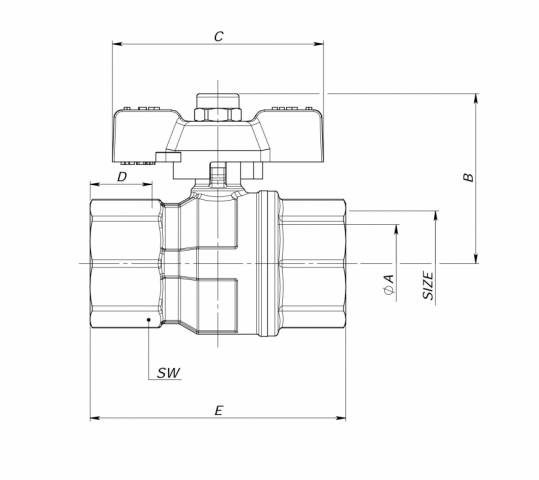

| NENNWEITE | 1/2" | 3/4" | 1" | 1 1/4" |
| ARTIKELNUMMER | G0237N34 | G0237N35 | G0237N36 | G0237N37 |
| DN | 15 | 20 | 25 | 32 |
| A | 20 | 20 | 25 | 32 |
| B | 40 | 42 | 52 | 59 |
| C | 52 | 52 | 65 | 65 |
| D | 15.1 | 16.3 | 19.1 | 21.4 |
| E | 56.5 | 64 | 80 | 91.5 |
| SW | 24 | 30 | 37 | 46 |
| PN | 25 | 25 | 25 | 25 |
| Articolo | Specifiche |
|---|---|
| G0237N34 | Gas-Kugelhahn, Standardausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/2" |
| G0237N35 | Gas-Kugelhahn, Standardausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/4" |
| G0237N36 | Gas-Kugelhahn, Standardausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1" |
| G0237N37 | Gas-Kugelhahn, Standardausführung, voller Durchgang, IG/IG, Alu-Flügelgriff, Messing vernickelt. - 1 1/4" |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO TOTALE
Eigenschaften BON GAS
INTERNATIONALE GENEHMIGUNGEN
BON•GAS-Kugelhähne sind nach der Norm DIN EN 331 zugelassen.
Die Art-Nr G0327, G0328, G0329 und G0330 sind DVGWzertifiziert.
EIGENSCHAFTEN
Standardserie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels..
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
BON•GAS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
BON•GAS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
BON•GAS-Kugelhähne sind nach der Norm DIN EN 331 zugelassen.
Die Art-Nr G0327, G0328, G0329 und G0330 sind DVGWzertifiziert.
EIGENSCHAFTEN
Standardserie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels..
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
BON•GAS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
BON•GAS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
Materialangaben BON GAS
