SYSTEM- UND OEM-LÖSUNGENOMEGA - G.0055

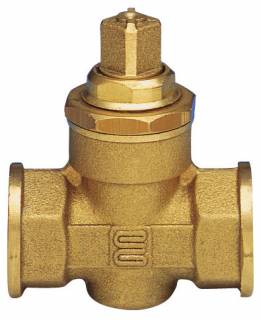

Kükenhahn mit Vierkantspindel, IG/IG, Messing blank.

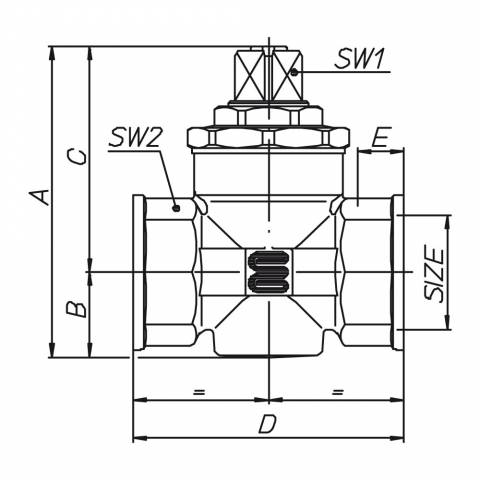

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| ARTIKELNUMMER | G0055S04 | G0055S05 | G0055S06 | G0055S07 | G0055S08 | G0055S09 |
| A mm | 64,5 | 73 | 85,5 | 102,5 | 109,75 | 127,5 |
| B mm | 15,5 | 19 | 23 | 31 | 33,5 | 39,5 |
| C mm | 49 | 54 | 62,5 | 71,5 | 76,25 | 88 |
| D mm | 57 | 64 | 75 | 92 | 102 | 122 |
| E mm | 9,7 | 11,2 | 12,7 | 13,7 | 15,7 | 17,7 |
| SW1 mm | 12 | 12,5 | 14,5 | 19 | 19 | 24 |
| SW2 mm | 25 | 31 | 38 | 47,5 | 54 | 66 |
| Gewicht gr. | 235 | 367 | 553 | 908 | 1213 | 1769 |
| Articolo | Specifiche |
|---|---|
| G0055S04 | Kükenhahn mit Vierkantspindel, IG/IG, Messing blank. - 1/2" - ISO |
| G0055S05 | Kükenhahn mit Vierkantspindel, IG/IG, Messing blank. - 3/4" - ISO |
| G0055S06 | Kükenhahn mit Vierkantspindel, IG/IG, Messing blank. - 1" - ISO |
| G0055S07 | Kükenhahn mit Vierkantspindel, IG/IG, Messing blank. - 1"1/4 - ISO |
| G0055S08 | Kükenhahn mit Vierkantspindel, IG/IG, Messing blank. - 1"1/2 - ISO |
| G0055S09 | Kükenhahn mit Vierkantspindel, IG/IG, Messing blank. - 2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- SERRATURA - QUADRO
- PASSAGGIO PIENO PESANTE
Eigenschaften OMEGA
INTERNATIONALE GENEHMIGUNGEN
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.
EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.
EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
