GAS >> GASKUGELHÄHNE >> OMEGA >>

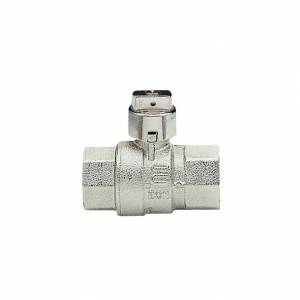

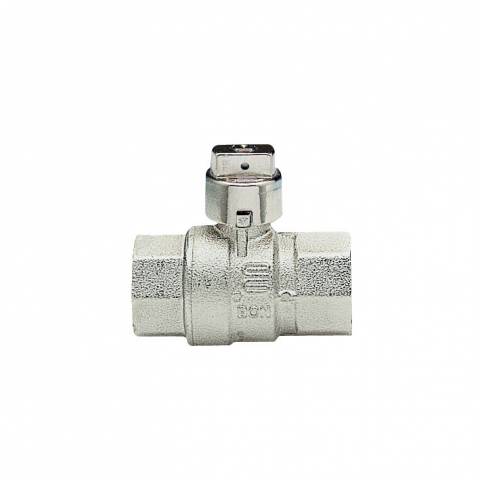

OMEGA - S.0251

Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt.




Gas-Kugelhahn, IG/IG, schwere Ausführung, mit Schaltwellensicherung, voller Durchgang, Gewinde nach DIN-ISO 7/1 Rp., DIN-EN331 für Gas zertifiziert, max. Druck MOP 5, Temp. –20°C bis 80°C, andere Medien siehe Druck/Temperaturdiagramm, Dichtung PTFE/VITON, Werkstoff : Pressmessing MS58 vernickelt.

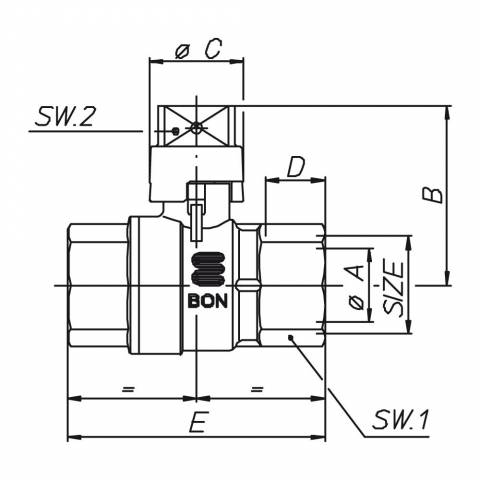

NENNWEITE1/2"3/4"1"1"1/41"1/22"2"1/23"
ARTIKELNUMMERS0251N34S0251N35S0251N36S0251N37S0251N38S0251N39S0251N40S025141
øA Durchgang1520253240506580
B mm39,54953,569,575,592,5103,5113,2
øC mm2325,525,534,534,540,540,547
D mm1516,319,121,421,425,730,233,3
E mm59,5708398,5108130158182,5
SW1 mm2531384754668397
SW2 mm1112121515181821
Gewicht gr.240330590994152626043430-
ArticoloSpecifiche
S0251N34Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1/2" - ISO
S0251N35Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 3/4" - ISO
S0251N36Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1" - ISO
S0251N37Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1"1/4 - ISO
SO251N38Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1"1/2
S0251N39Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 2" - ISO
S0251N40Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 2"1/2 - ISO
S0251N41Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, mit verschließbarer Kappe, Messing vernickelt. - 3" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • SERRATURA - QUADRO
  • PASSAGGIO PIENO PESANTE

Eigenschaften OMEGA

INTERNATIONALE GENEHMIGUNGEN
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.

EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.

GEWINDE
DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.

BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.

TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..


Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h

Materialangaben OMEGA
