GAS >> GASKUGELHÄHNE >> OMEGA >>

OMEGA - S.0252

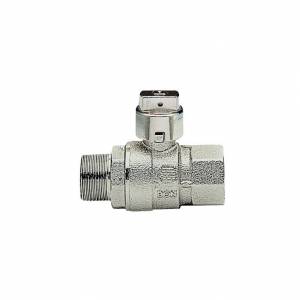

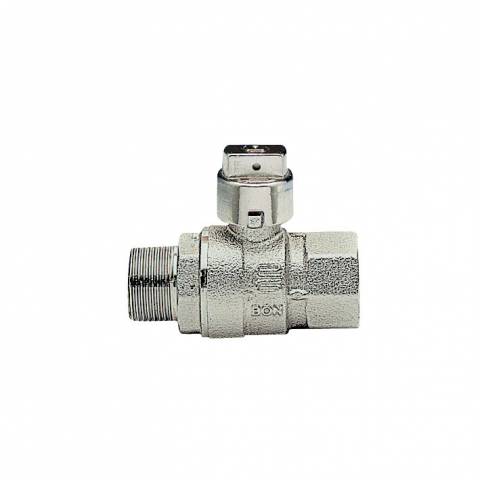

Gas-Kugelhahn , schwere Ausführung, voller Durchgang, AG/IG, mit verschließbarer Kappe, Messing vernickelt.




Gas-Kugelhahn, AG/IG, schwere Ausführung, mit Schaltwellensicherung, voller Durchgang, Gewinde nach DIN-ISO 7/1 Rp., DIN-EN331 für Gas zertifiziert, max. Druck MOP 5, Temp. –20°C bis 80°C, andere Medien siehe Druck/Temperaturdiagramm, Dichtung PTFE/VITON, Werkstoff : Pressmessing MS58 vernickelt.

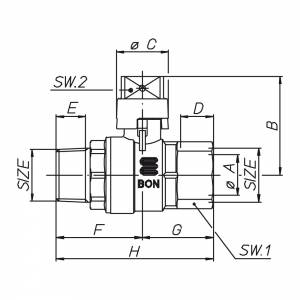

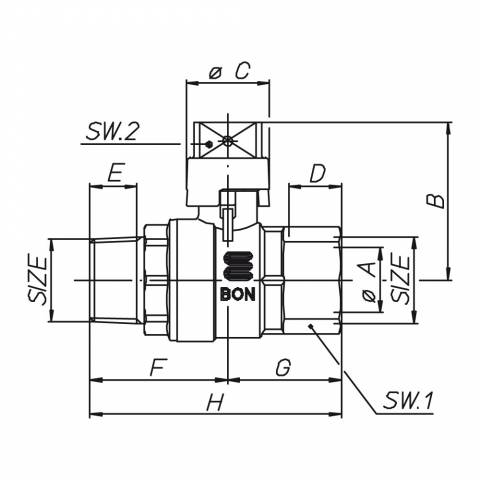

NENNWEITE1/2"3/4"1"1"1/41"1/22"
ARTIKELNUMMERS0252N34S0252N35S0252N36S0252N37S0252N38S0252N39
øA Durchgang152025324050
B mm39,54953,569,575,592,5
øC mm2325,525,534,534,540,5
D mm1516,319,121,421,425,7
E mm13,214,516,819,119,123,4
F mm37,254147,45459,671,6
G mm29,753541,64953,964,9
H mm677689103113,5136,5
SW1 mm253138475466
SW2 mm111212151518
Gewicht gr.244361595101915762631
ArticoloSpecifiche
S0252N34Gas-Kugelhahn , schwere Ausführung, voller Durchgang, AG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1/2" - ISO
S0252N35Gas-Kugelhahn , schwere Ausführung, voller Durchgang, AG/IG, mit verschließbarer Kappe, Messing vernickelt. - 3/4" - ISO
S0252N36Gas-Kugelhahn , schwere Ausführung, voller Durchgang, AG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1" - ISO
S0252N37Gas-Kugelhahn , schwere Ausführung, voller Durchgang, AG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1"1/4 - ISO
S0252N38Gas-Kugelhahn , schwere Ausführung, voller Durchgang, AG/IG, mit verschließbarer Kappe, Messing vernickelt. - 1"1/2 - ISO
S0252N39Gas-Kugelhahn , schwere Ausführung, voller Durchgang, AG/IG, mit verschließbarer Kappe, Messing vernickelt. - 2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • SERRATURA - QUADRO
  • PASSAGGIO PIENO PESANTE

Eigenschaften OMEGA

INTERNATIONALE GENEHMIGUNGEN
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.

EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.

GEWINDE
DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.

BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.

TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..


Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
