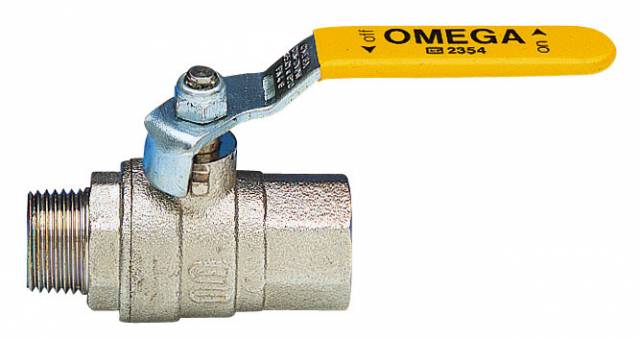

Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt.
NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
ARTIKELNUMMER | S0272N32 | S0272N33 | S0272N34 | S0272N35 | S0272N36 | S0272N37 | S0272N38 | S0272N39 |

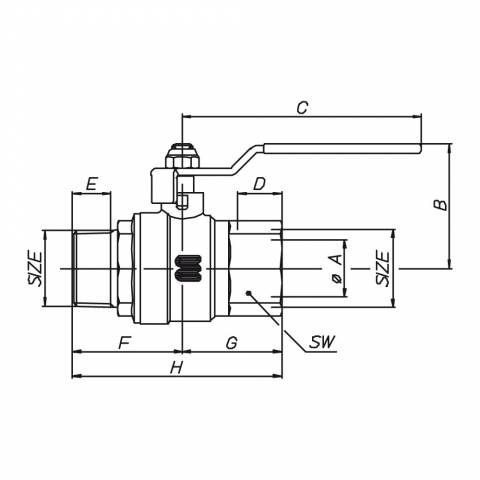

øA Durchgang | 10 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
B mm | 37 | 37 | 41,7 | 49,8 | 53,8 | 63,2 | 72 | 83,7 |
C mm | 90 | 90 | 90 | 105 | 105 | 120 | 140 | 170 |
D mm | 11 | 11,4 | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 25,7 |
E mm | 9,7 | 10,1 | 13,2 | 14,5 | 16,8 | 19,1 | 19,1 | 23,4 |
F mm | 30,75 | 31,25 | 38 | 42,25 | 47,75 | 54,25 | 60,25 | 72,75 |
G mm | 23,75 | 24,75 | 32,5 | 36,75 | 43,25 | 50,75 | 55,75 | 66,25 |
H mm | 54,5 | 56 | 70,5 | 79 | 91 | 105 | 116 | 139 |
SW mm | 17 | 21 | 26 | 32 | 39 | 48 | 55 | 68 |
Gewicht gr. | 153 | 167 | 261 | 408 | 623 | 1065 | 1657 | 2752 |
Articolo | Specifiche |
---|---|
S0272N32 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1/4" - ISO |
S0272N33 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 3/8" - ISO |
S0272N34 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1/2" - ISO |
S0272N35 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 3/4" - ISO |
S0272N36 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1" - ISO |
S0272N37 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1"1/4 - ISO |
S0272N38 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 1"1/2 - ISO |
S0272N39 | Gas-Kugelhahn, schwere Ausführung, voller Durchgang, AG/IG, Stahl-Hebelgriff (Vinyl isoliert), Messing vernickelt. - 2" - ISO |
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
![]() |
|
Durchfluss=m3/h |
