GAS >> GASKUGELHÄHNE >> OMEGA >>

OMEGA - S.0284

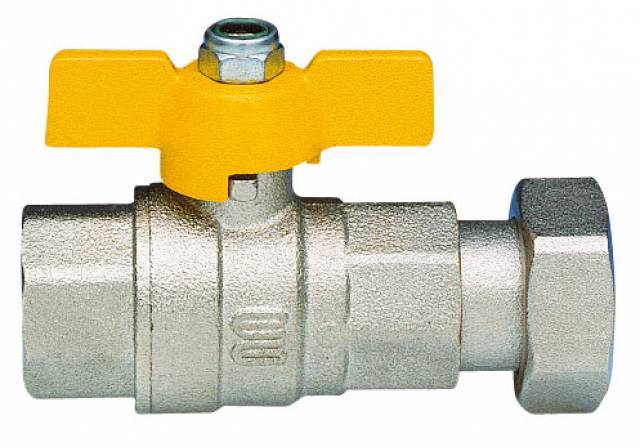

Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt.



Gas-Kugelhahn, IG/Überwurfmutter, schwere Ausführung, voller Durchgang, Gewinde nach DIN-ISO 7/1 Rp., DIN DVGW für Gas zertifiziert, max. Druck MOP 5, Temp. –20°C bis 80°C, andere Medien siehe Druck/Temperaturdiagramm, Dichtung PTFE/VITON, Werkstoff : Pressmessing MS58 vernickelt, mit gelben Flügelgriff.

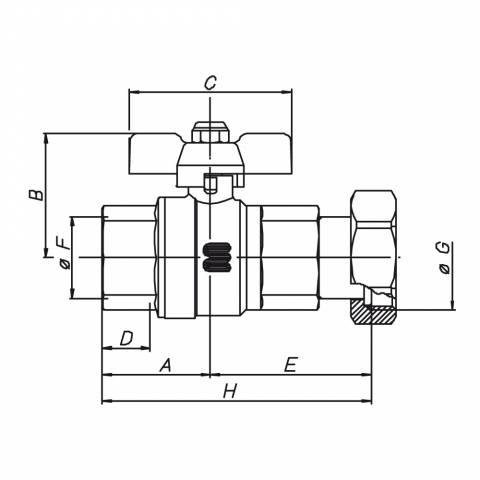

NENNWEITE1/2"x3/4"3/4"x1"3/4"x1"1/41"x1"1/41"1/4x1"1/21"1/2x2"
ARTIKELNUMMERS0284N36S0284N38S0284N39S0284N41S0284N43S0284N45
A mm32,536,7536,7543,2550,7555,75
B mm41,749,849,853,863,272
C mm52653165--
D mm1516,316,319,121,421,4
E mm4853,2561,7565,2574,2592,25
øF1/2"3/4"3/4"1"1"1/41"1/2
øG3/4"1"1"1/41"1/41"1/22"
H mm65,59098,5108,5125148
Gewicht gr.31448852576512712062
ArticoloSpecifiche
S0284N36Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt. - 1/2" X 3/4" - ISO
S0282N37Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt. - 3/4" X 3/4" - ISO
S0284N38Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt. - 3/4" X 1" - ISO
S0284N39Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt. - 3/4" X 1"1/4 - ISO
S0284N41Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt. - 1" X 1"1/4 - ISO
S0284N43Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt. - 1"1/4 X 1"1/2 - ISO
S0284N45Gas-Kugelhahn, schwere Ausführung, voller Durchgang, IG/IG, Übw-Mutter, Alu- Flügelgriff, Messing vernickelt. - 1"1/2 X 2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PESANTE

Eigenschaften OMEGA

INTERNATIONALE GENEHMIGUNGEN
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.

EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.

GEWINDE
DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.

BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.

TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..


Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
