HTB Gas-Kugelhahn, schwere Ausführung, AG/IG, voller Durchgang, Zertifiziert nach DIN-EN 1775 und DIN 3537/1 hoch Temperatur beständig, Stahlhebelgriff, Messing vernickelt.
Gas-Kugelhahn, AG/IG, schwere Ausführung, voller Durchgang, Gewinde nach DIN-ISO 7/1 Rp., Zertifiziert nach Standard DIN-EN 1775 und DIN 5337/1 hoch Temperatur beständig, für Gas, max. Druck MOP 5, Temp. –20°C bis 80°C, andere Medien siehe Druck/Temperaturdiagramm, Dichtung PTFE/VITON, Werkstoff : Pressmessing MS58 vernickelt, Stahlhebelgriff mit gelben Plastiküberzug.

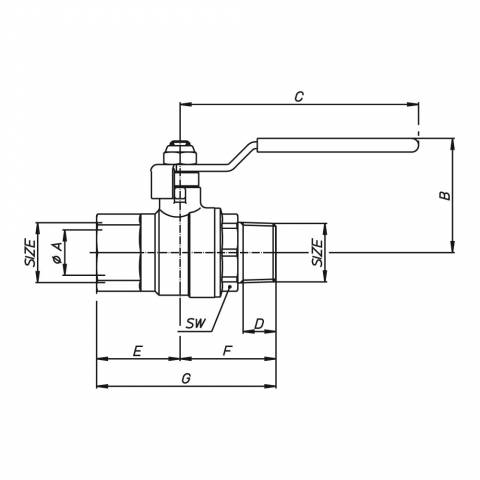

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| ARTIKELNUMMER | S1102N34 | S1102N35 | S1102N36 | S1102N37 | S1102N38 | S1102N39 |
| øA Durchgang | 15 | 20 | 25 | 32 | 40 | 50 |
| B mm | 42 | 50 | 54,5 | 63,2 | 72 | 83,7 |
| C mm | 90 | 105 | 105 | 120 | 140 | 170 |
| D mm | 13,2 | 14,5 | 16,8 | 21,4 | 21,4 | 25,7 |
| E mm | 32,5 | 36,75 | 43,25 | 19,1 | 19,1 | 23,4 |
| F mm | 38 | 42,25 | 47,75 | 54,25 | 60,25 | 72,75 |
| G mm | 70,5 | 79 | 91 | 50,75 | 55,75 | 66,25 |
| SW mm | 26 | 32 | 39 | 48 | 55 | 68 |
| Gewicht gr. | 270 | 420 | 640 | - | - | - |
| Articolo | Specifiche |
|---|---|
| S1102N34 | HTB Gas-Kugelhahn, schwere Ausführung, AG/IG, voller Durchgang, Zertifiziert nach DIN-EN 1775 und DIN 3537/1 hoch Temperatur beständig, Stahlhebelgriff, Messing vernickelt. - 1/2" - ISO |
| S1102N35 | HTB Gas-Kugelhahn, schwere Ausführung, AG/IG, voller Durchgang, Zertifiziert nach DIN-EN 1775 und DIN 3537/1 hoch Temperatur beständig, Stahlhebelgriff, Messing vernickelt. - 3/4" - ISO |
| S1102N36 | HTB Gas-Kugelhahn, schwere Ausführung, AG/IG, voller Durchgang, Zertifiziert nach DIN-EN 1775 und DIN 3537/1 hoch Temperatur beständig, Stahlhebelgriff, Messing vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PESANTE
Eigenschaften OMEGA
INTERNATIONALE GENEHMIGUNGEN
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.
EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.
EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
