SYSTEM- UND OEM-LÖSUNGENTOP GAS - S.1222

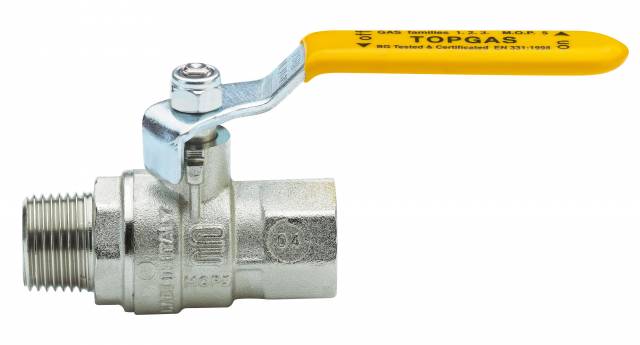

Gas-Kugelhahn, mittelschwere Ausführung, voller Durchgang, AG/IG, StahlHebelgriff (Vinyl isoliert), Messing vernickelt.

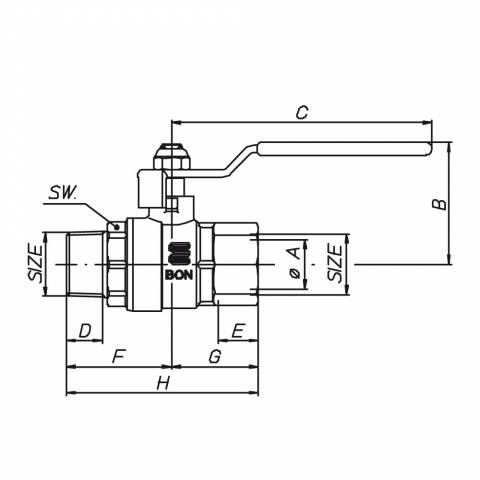

| NENNWEITE | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| ARTIKELNUMMER | S1222N34 | S1222N5 | S1222N36 | S1222N37 | S1222N38 | S1222N39 |
| øA Durchgang | 15 | 20 | 25 | 32 | 40 | 50 |
| B mm | 41 | 49,5 | 53,5 | 66 | 72 | 86 |
| C mm | 90 | 105 | 105 | 140 | 140 | 170 |
| D mm | 13,2 | 14,5 | 16,8 | 19,1 | 19,1 | 23,4 |
| E mm | 15 | 16,3 | 19,1 | 21,4 | 21,4 | 25,7 |
| F mm | 37,25 | 42,5 | 47,5 | 53,75 | 59,5 | 71,5 |
| G mm | 29,75 | 35 | 41,5 | 49,25 | 54 | 65 |
| H mm | 67 | 77,5 | 89 | 103 | 113,5 | 136,5 |
| SW mm | 25 | 31 | 38 | 47 | 54 | 66 |
| Gewicht gr. | 223 | 371 | 564 | 977 | 1447 | 2477 |
| Articolo | Specifiche |
|---|---|
| S1222N34 | Gas-Kugelhahn, mittelschwere Ausführung, voller Durchgang, AG/IG, StahlHebelgriff (Vinyl isoliert), Messing vernickelt. - 1/2" - ISO |
| S1222N35 | Gas-Kugelhahn, mittelschwere Ausführung, voller Durchgang, AG/IG, StahlHebelgriff (Vinyl isoliert), Messing vernickelt. - 3/4" - ISO |
| S1222N36 | Gas-Kugelhahn, mittelschwere Ausführung, voller Durchgang, AG/IG, StahlHebelgriff (Vinyl isoliert), Messing vernickelt. - 1" - ISO |
| S1222N37 | Gas-Kugelhahn, mittelschwere Ausführung, voller Durchgang, AG/IG, StahlHebelgriff (Vinyl isoliert), Messing vernickelt. - 1"1/4 - ISO |
| S1222N38 | Gas-Kugelhahn, mittelschwere Ausführung, voller Durchgang, AG/IG, StahlHebelgriff (Vinyl isoliert), Messing vernickelt. - 1"1/2 - ISO |
| S1222N39 | Gas-Kugelhahn, mittelschwere Ausführung, voller Durchgang, AG/IG, StahlHebelgriff (Vinyl isoliert), Messing vernickelt. - 2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PROFESSIONALE
Eigenschaften TOP GAS
INTERNATIONALE GENEHMIGUNGEN
TOP•GAS-Kugelhähne sind nach Norm EN 331 zugelassen und DVGW-zertifiziert.
EIGENSCHAFTEN
Standardserie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels..
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOP•GAS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
TOP•GAS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
TOP•GAS-Kugelhähne sind nach Norm EN 331 zugelassen und DVGW-zertifiziert.
EIGENSCHAFTEN
Standardserie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels..
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
TOP•GAS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
TOP•GAS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
