GAS >> GASKUGELHÄHNE >> TOP GAS >>

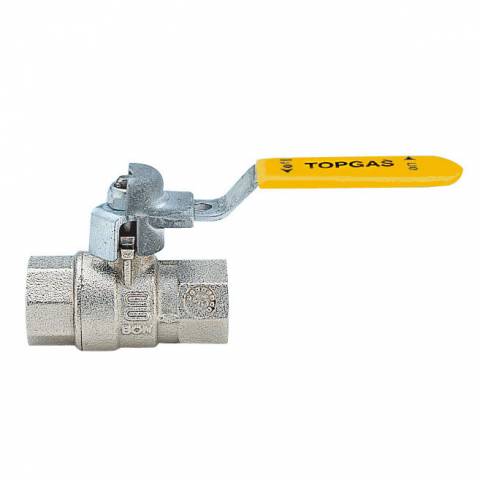

TOP GAS - S.1231

Gas-Kugelhahn, mittelschwere Ausführung,voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert) mit abschließbarer Vorrichtung, Messing vernickelt.

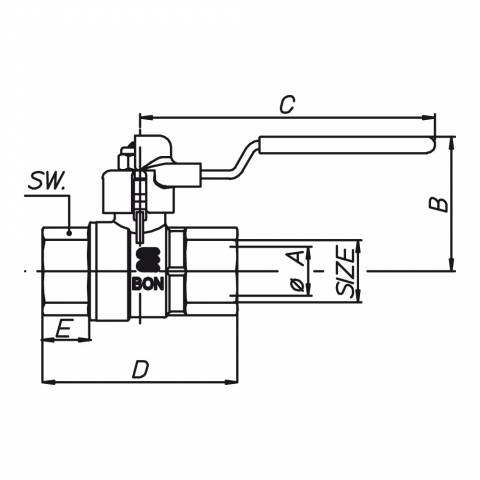

NENNWEITE1/2"3/4"1"1"1/41"1/22"2"1/2
ARTIKELNUMMERS1231N34S1231N35S1231N36S1231N37S1231N38S1231N39S1231N40
øA Durchgang15202532405065
B mm4149,553,566728696,5
C mm90111111140140170170
D mm59,5708398,5108130158
E mm1516,319,121,421,425,730,2
SW mm31383847546683
Gewicht gr.21934453471613791736-
ArticoloSpecifiche
S1231N34Gas-Kugelhahn, mittelschwere Ausführung,voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert) mit abschließbarer Vorrichtung, Messing vernickelt. - 1/2" - ISO
S1231N35Gas-Kugelhahn, mittelschwere Ausführung,voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert) mit abschließbarer Vorrichtung, Messing vernickelt. - 3/4" - ISO
S1231N36Gas-Kugelhahn, mittelschwere Ausführung,voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert) mit abschließbarer Vorrichtung, Messing vernickelt. - 1" - ISO
S1231N37Gas-Kugelhahn, mittelschwere Ausführung,voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert) mit abschließbarer Vorrichtung, Messing vernickelt. - 1"1/4 - ISO
S1231N38Gas-Kugelhahn, mittelschwere Ausführung,voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert) mit abschließbarer Vorrichtung, Messing vernickelt. - 1"1/2 - ISO
S1231N39Gas-Kugelhahn, mittelschwere Ausführung,voller Durchgang, IG/IG, Stahl-Hebelgriff (Vinyl isoliert) mit abschließbarer Vorrichtung, Messing vernickelt. - 2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • DI LINEA
  • LEVA O FARFALLA
  • PASSAGGIO PIENO PROFESSIONALE

Eigenschaften TOP GAS

INTERNATIONALE GENEHMIGUNGEN
TOP•GAS-Kugelhähne sind nach Norm EN 331 zugelassen und DVGW-zertifiziert.

EIGENSCHAFTEN
Standardserie, voller Durchgang, Langgewinde. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung. Öffnen und Schliessen durch 90°-Drehung des Hebels..

GEWINDE
DIN EN 10226 (DIN ISO 7/1).

ANWENDUNGEN
TOP•GAS-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
TOP•GAS-Kugelhähne eignen sich auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen im Allgemeinen.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.

BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.

TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..


Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
