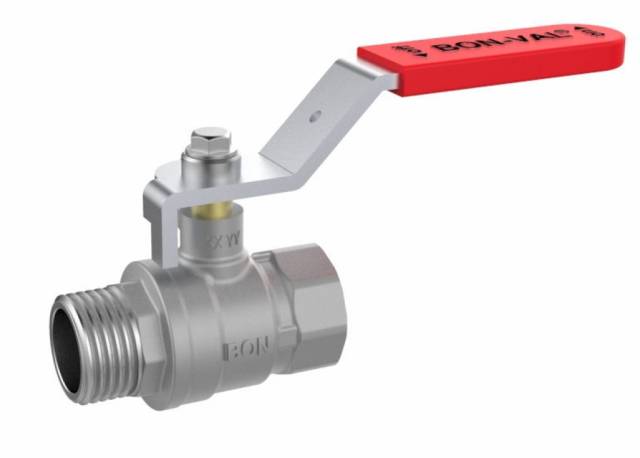

BON-VAL - R.2042

Konstruktions-Merkmale: Standarddurchgang, Gehäuse aus Messing vernickelt, Kugel aus Messing hartverchromt, ausblassichere Schaltwelle, Gewinde nach DIN ISO 228/1
Materialangaben: Gehäuse Pressmessing, Kugeldichtungen PTFE, O-Ringe EPDM Shore 70, Hebelgriff Stahl verzinkt/verchromt, Griffschraube Stahl verzinkt
Anwendungen: kaltes u. warmes Wasser, Druckluft, Öle, nichtkorrosiven Flüssigkeiten und Kohlenwasserstoffe allgemein.
Betriebstemperaturen: -20°C bis 150°C (abhängig von Betriebsdruck)

NENNWEITE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
ARTIKELNUMMER	R2042N04	R2042N05	R2042N06	R2042N07	R2042N08	R2042N09
C mm	14	18	23	28	34	44
A mm	51.8	57.5	67.5	79	92	107
B1 mm	10	12.5	13	15.5	17	18
B2 mm	11	11,5	14.5	16.5	18.5	21.5
E mm	90	90	105	125	135	160
F mm	47	51	57	68	76.5	88
SW1	24	30	37	45.5	52	64.5
SW2	21	27	34	43.5	50	62
PN	25	25	25	25	25	25
kv (m3/h)	14	31	53	90	140	220
