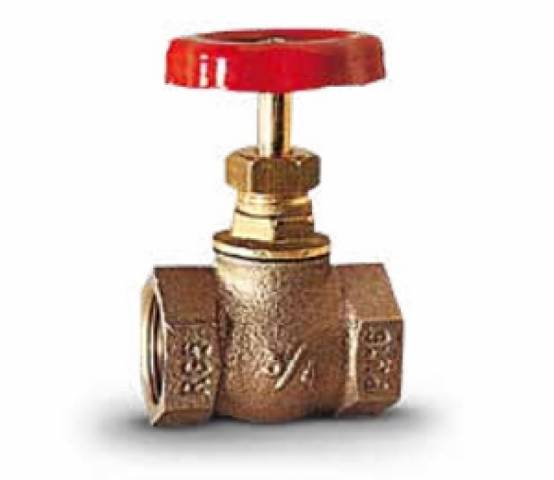

Rotguss Geradesitzventil metallisch dichtend
NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
ARTIKELNUMMER | H0030S02 | H0030S03 | H0030S04 | H0030S05 | H0030S06 | H0030S07 | H0030S08 | H0030S09 | H0030S10 | H0030S11 | H0030S12 |

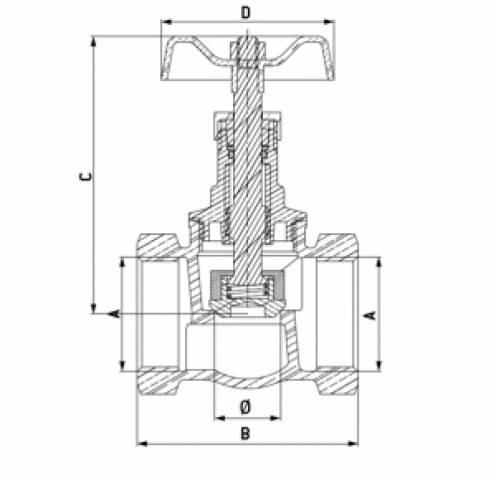

A mm | 8 | 10 | 15 | 20 | 25 | 32 | 39,5 | 50 | 65 | 80 | 100 |
B mm | 46 | 50 | 55 | 64 | 73 | 83 | 88 | 150 | 165 | 180 | 190 |
C mm | 73 | 70 | 71 | 77 | 90 | 103 | 113 | 132 | 209 | 224 | 262 |
D mm | 50 | 50 | 50 | 50 | 60 | 60 | 70 | 80 | 120 | 120 | 140 |
PN | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
