SYSTEM- UND OEM-LÖSUNGENKUGELHÄHNE - H.0211S

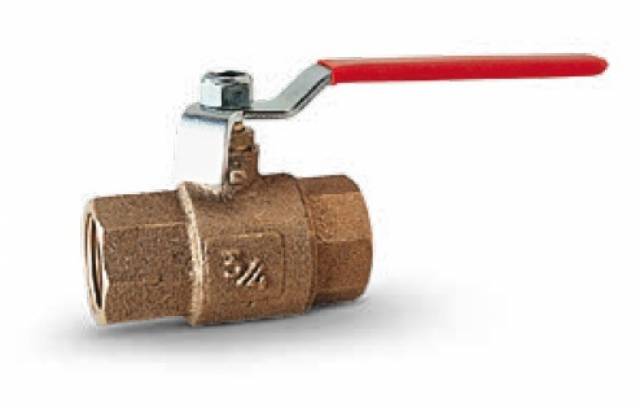

Rotguss Muffenkugelhahn
Rotguss-Kugelhahn beids. Innengewinde nach ISO 228/1,
voller Durchgang, Gehäuse Rotguss CC491K blank,
Kugel und Spindel Messing CW617N,
PTFE-Dichtungen, Spindel mit Stopfbuchse,
Stahlhebelgriff mit Plastikschutz rot.
Auf Anfrage auch mit Langgewinde nach ISO 7/1 oder NPT-Gewinde erhältlich.
voller Durchgang, Gehäuse Rotguss CC491K blank,
Kugel und Spindel Messing CW617N,
PTFE-Dichtungen, Spindel mit Stopfbuchse,
Stahlhebelgriff mit Plastikschutz rot.
Auf Anfrage auch mit Langgewinde nach ISO 7/1 oder NPT-Gewinde erhältlich.
| NENNWEITE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| ARTIKELNUMMER | H0211S02 | H0211S03 | H0211S04 | H0211S05 | H0211S06 | H0211S07 | H0211S08 | H0211S09 | H0211S10 | H0211S11 | H0211S12 |

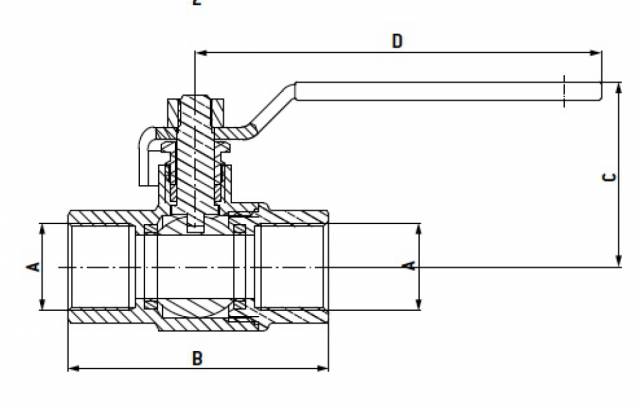

| A mm | 8 | 10 | 15 | 20 | 25 | 32 | 39,5 | 50 | 65 | 80 | 100 |
| B mm | 51 | 51 | 62 | 70 | 85 | 99 | 110 | 134 | 142 | 178 | 210 |
| C mm | 47,5 | 47,5 | 45 | 57,5 | 57,5 | 75 | 77,5 | 93 | 119,5 | 134 | 153,5 |
| D mm | 85 | 85 | 85 | 104 | 104 | 122 | 122 | 153 | 200 | 280 | 280 |
| PN | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 25 | 25 | 25 |
