SYSTEM- UND OEM-LÖSUNGENBIBO - S.0035

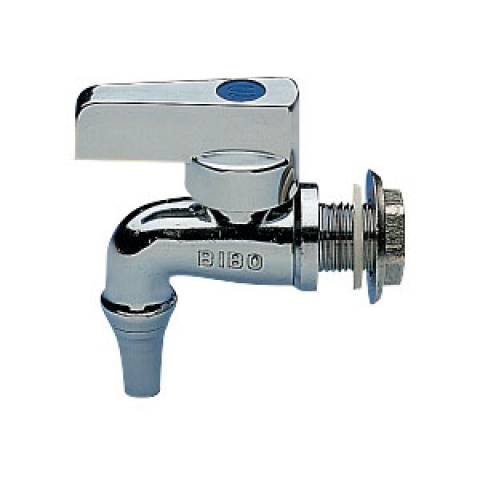

Kugelauslaufhahn mit Auslaufdüse, AG mit Dichtung und Kontermutter, Drehgriff aus ABS verchromt, Messing verchromt.

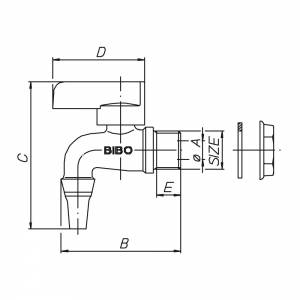

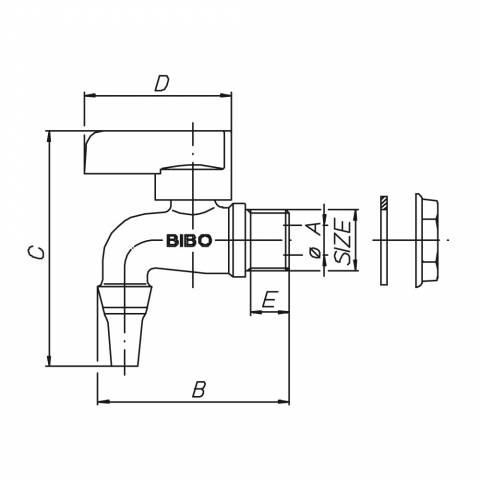

| NENNWEITE | 3/8" | 1/2" |
| ARTIKELNUMMER | S0035C03 | S0035C04 |
| øA Durchgang | 10 | 10 |
| B mm | 65 | 65 |
| C mm | 80 | 80 |
| D mm | 50 | 50 |
| E mm | 14,6 | 14,6 |
| Gewicht gr. | 178 | 183 |
| Articolo | Specifiche |
|---|---|
| S0035C03 | Kugelauslaufhahn mit Auslaufdüse, AG mit Dichtung und Kontermutter, Drehgriff aus ABS verchromt, Messing verchromt. - 3/8" - ISO |
| S0035C04 | Kugelauslaufhahn mit Auslaufdüse, AG mit Dichtung und Kontermutter, Drehgriff aus ABS verchromt, Messing verchromt. - 1/2" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- RUBINETTI
- PER LAVATRICE
Eigenschaften BIBO
EIGENSCHAFTEN
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
