WASSER >> AUSLAUFHÄHNE >> BIBO >>

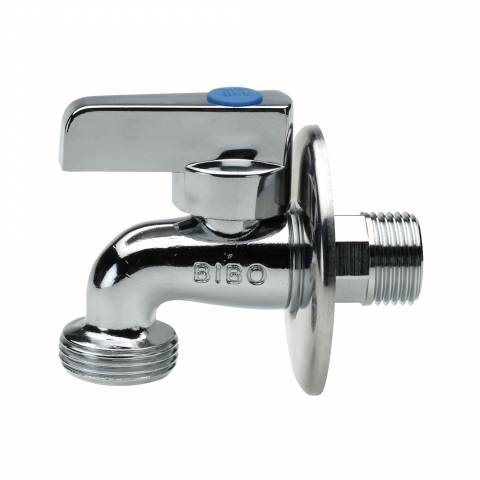

BIBO - S.0121

Kugelauslaufhahn AG/AG, mit Rosette und SW zur Wandbefestigung, Drehgriff aus ABS verchromt, Messing vernickelt.

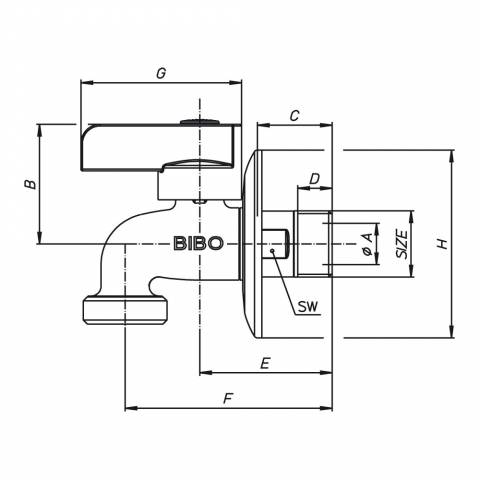

NENNWEITE1/2"
ARTIKELNUMMERS0121C04
øA Durchgang10
B mm37,5
C mm25,5
D mm10,2
E mm41
F mm64,5
G mm50
H mm58
SW mm18
Gewicht gr.167
ArticoloSpecifiche
S0121C04Kugelauslaufhahn AG/AG, mit Rosette und SW zur Wandbefestigung, Drehgriff aus ABS verchromt, Messing vernickelt. - 1/2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • RUBINETTI
  • PER LAVATRICE

Eigenschaften BIBO

EIGENSCHAFTEN

Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.

Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.

BETRIEBSDRUCK

Max PN16
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +90°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
