WASSER >> AUSLAUFHÄHNE >> EKO >>

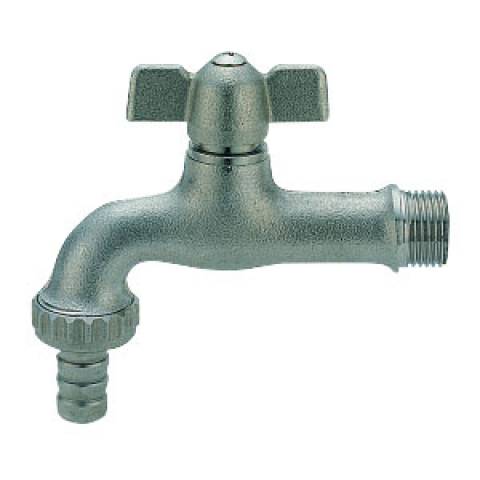

EKO - H.0004

Kugellauslaufhahn AG Schlauchverschraubung, Flügelgriff, Messing vernickelt.


NENNWEITE1/2"
ARTIKELNUMMERH0004N04

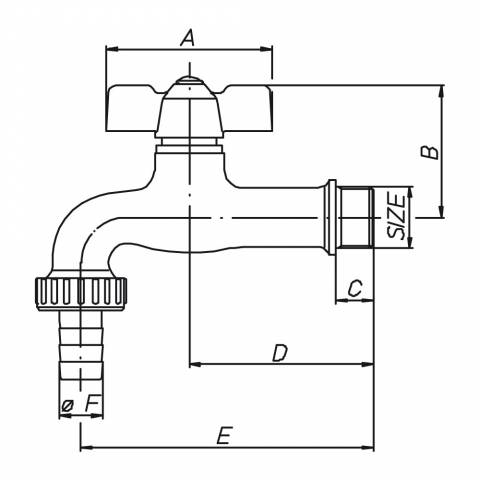

A mm55
B mm44
C mm12,7
D mm61
E mm97
øF mm14,5
PN bar10
Gewicht gr.278
ArticoloSpecifiche
H0004N04Kugellauslaufhahn AG Schlauchverschraubung, Flügelgriff, Messing vernickelt. - 1/2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • RUBINETTI
  • CURVI PORTAGOMMA

Eigenschaften EKO

EIGENSCHAFTEN

Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.

Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.

BETRIEBSDRUCK

Max PN16
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +90°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
