SYSTEM- UND OEM-LÖSUNGENEKO - H.0007

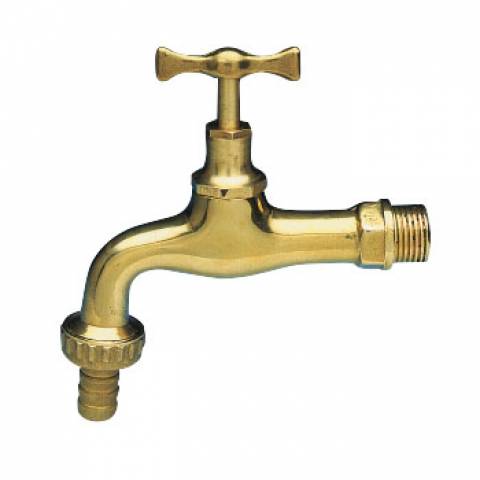

Kugelauslaufhahn AG Schlauchverschraubung, Knebelgriff, Messing poliert.

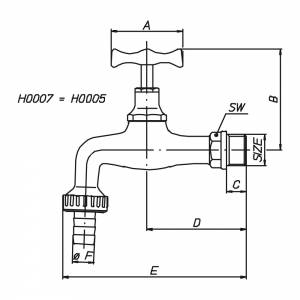

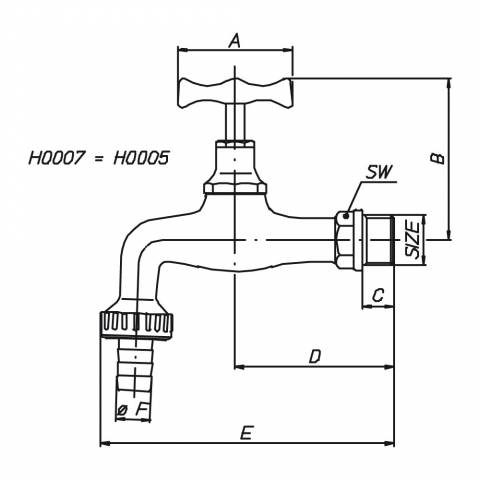

| NENNWEITE | 3/8" | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | H0007L03 | H0007L04 | H0007L05 | H0007L06 |
| A mm | 48 | 48 | 57 | 57 |
| B mm | 68 | 68 | 80 | 84 |
| C mm | 12 | 12,5 | 13,5 | 15 |
| D mm | 68 | 68 | 75 | 86 |
| E mm | 118 | 123 | 137 | 161 |
| øF mm | 14,5 | 14,5 | 20 | 27 |
| SW mm | 19 | 21 | 25 | 32 |
| PN bar | 10 | 10 | 10 | 10 |
| Gewicht gr. | 268 | 313 | 468 | 705 |
| Articolo | Specifiche |
|---|---|
| H0007L03 | Kugelauslaufhahn AG Schlauchverschraubung, Knebelgriff, Messing poliert. - 3/8" - ISO |
| H0007L04 | Kugelauslaufhahn AG Schlauchverschraubung, Knebelgriff, Messing poliert. - 1/2" - ISO |
| H0007L05 | Kugelauslaufhahn AG Schlauchverschraubung, Knebelgriff, Messing poliert. - 3/4" - ISO |
| H0007L06 | Kugelauslaufhahn AG Schlauchverschraubung, Knebelgriff, Messing poliert. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- RUBINETTI
- CURVI PORTAGOMMA
Eigenschaften EKO
EIGENSCHAFTEN
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
