WASSER >> AUSLAUFHÄHNE >> EKO >>

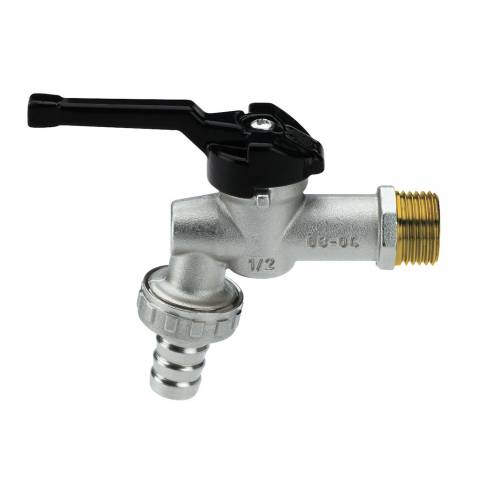

EKO - S.0070

Kükenhahn, Innengarnitur Nylon-Glasfaser, AG Schlauchverschraubung, Alu-Hebelgriff schwarz, MS vernickelt. Frostsicher bis -20°C.



NENNWEITE1/2"
ARTIKELNUMMERS0070N04

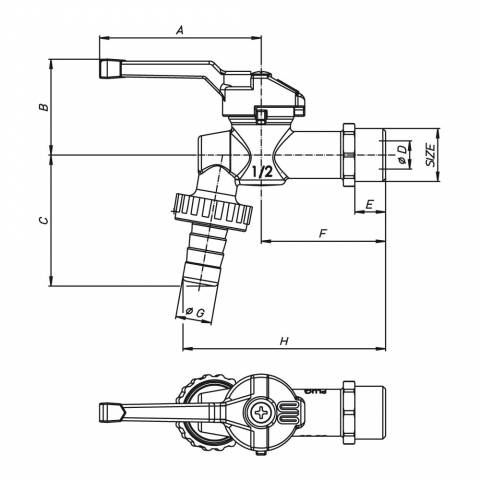

øA mm63
B mm36,9
C mm51,1
øD Durchgang10
E mm12
F mm48,5
øG mm14
H mm82,5
SW mm25
Gewicht gr.165
ArticoloSpecifiche
S0070N04Kükenhahn, Innengarnitur Nylon-Glasfaser, AG Schlauchverschraubung, Alu-Hebelgriff schwarz, MS vernickelt. Frostsicher bis -20°C. - 1/2" - ISO
STICHWORTE
  • Kugelhähne
  • SFERA - MASCHIO CONICO
  • MANUALI
  • RUBINETTI
  • CURVI PORTAGOMMA

Eigenschaften EKO

EIGENSCHAFTEN

Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.

GEWINDE

ISO 228/1 Standard.

ANWENDUNGEN

Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.

Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.

BETRIEBSDRUCK

Max PN16
Siehe Druck/Temperatur-Diagramm.

TEMPERATURGRENZWERTE

-20°C +90°C
Siehe Druck/Temperatur-Diagramm

ANMERKUNG

Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..



Druck/Temperatur-Diagramm
(Prüfung mit Wasser ausgeführt)
Druckverlust-Diagramm
Durchfluss=m3/h
