SYSTEM- UND OEM-LÖSUNGENEKO - S.0080

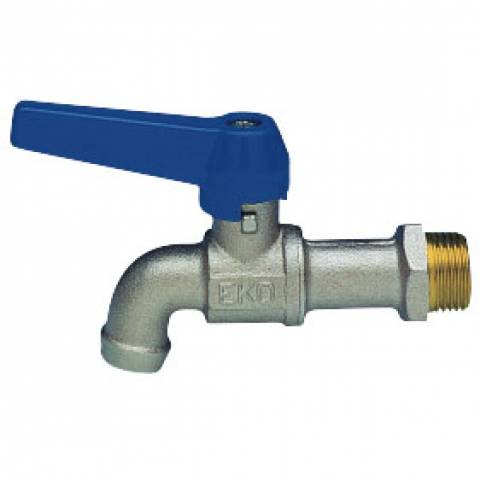

Kugelauslaufhahn PN 16, Auslauf mit Perlator, Alu-Hebelgriff (blau), Messing vernickelt.

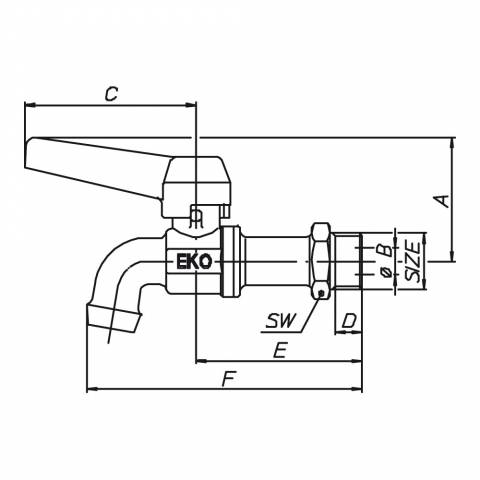

| NENNWEITE | 1/2" | 3/4" |
| ARTIKELNUMMER | S0080N04 | S0080N05 |
| A mm | 45,5 | 47,5 |
| øB Durchgang | 10 | 12,5 |
| C mm | 63 | 63 |
| D mm | 12 | 14 |
| E mm | 61,2 | 65,65 |
| F mm | 101 | 113 |
| SW mm | 25 | 30 |
| Gewicht gr. | 224 | 333 |
| Articolo | Specifiche |
|---|---|
| S0080N04 | Kugelauslaufhahn PN 16, Auslauf mit Perlator, Alu-Hebelgriff (blau), Messing vernickelt. - 1/2" - ISO |
| S0080N05 | Kugelauslaufhahn PN 16, Auslauf mit Perlator, Alu-Hebelgriff (blau), Messing vernickelt. - 3/4" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- RUBINETTI
- CURVI PORTAGOMMA
Eigenschaften EKO
EIGENSCHAFTEN
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
Materialangaben EKO
