SYSTEM- UND OEM-LÖSUNGENEKO - S.0082

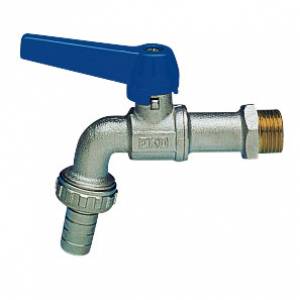

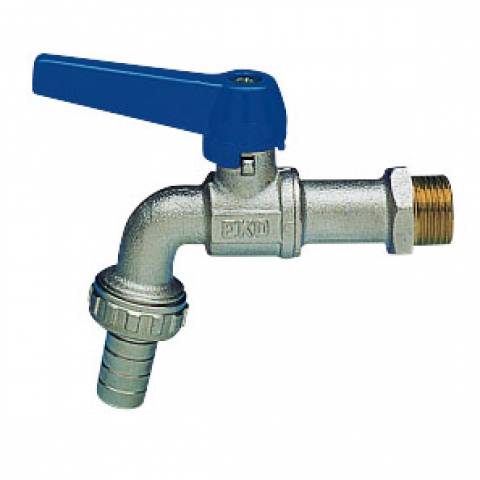

Kugelauslaufhahn PN 16, Schlauchverschraubung, Alu-Hebelgriff (blau), Messing vernickelt.

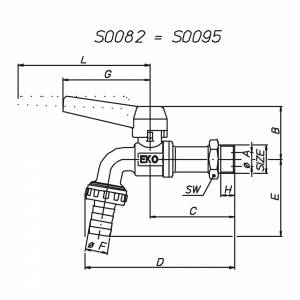

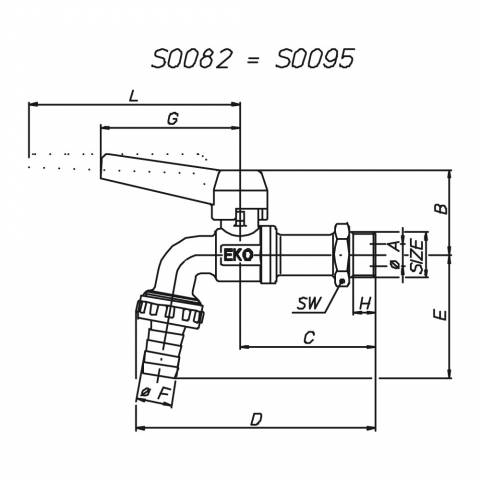

| NENNWEITE | 3/8" | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | S0082N03 | S0082N04 | S0082N05 | S0082N06 |
| øA Durchgang | 10 | 10 | 12,5 | 17,5 |
| B mm | 44,5 | 45,5 | 47,5 | 46,5 |
| C mm | 53 | 61,2 | 65,65 | 83,5 |
| D mm | 95 | 108 | 122 | 152 |
| E mm | 50 | 57 | 65 | 79 |
| øF mm | 14,5 | 16 | 19,5 | 27 |
| G mm | 63 | 63 | 63 | - |
| H mm | 10 | 12 | 14 | 15,5 |
| L mm | - | - | - | 95 |
| SW mm | 20 | 25 | 30 | 37 |
| Gewicht gr.S1125N0 | 199 | 254 | 363 | 610 |
| Articolo | Specifiche |
|---|---|
| S0082N03 | Kugelauslaufhahn PN 16, Schlauchverschraubung, Alu-Hebelgriff (blau), Messing vernickelt. - 3/8" - ISO |
| S0082N04 | Kugelauslaufhahn PN 16, Schlauchverschraubung, Alu-Hebelgriff (blau), Messing vernickelt. - 1/2" - ISO |
| S0082N05 | Kugelauslaufhahn PN 16, Schlauchverschraubung, Alu-Hebelgriff (blau), Messing vernickelt. - 3/4" - ISO |
| S0082N06 | Kugelauslaufhahn PN 16, Schlauchverschraubung, Alu-Hebelgriff (blau), Messing vernickelt. - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- RUBINETTI
- CURVI PORTAGOMMA
Eigenschaften EKO
EIGENSCHAFTEN
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
Materialangaben EKO
