SYSTEM- UND OEM-LÖSUNGENEKO - S.0085

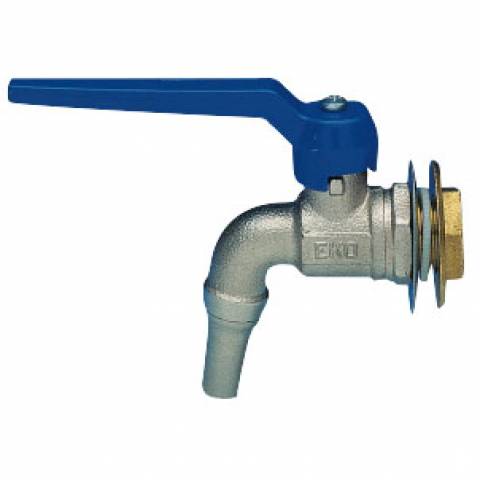

Kugelauslaufhahn PN 16 mit Dichtung und 6-Kantmutte für Tankeinbau und Auslaufdüse, Messing vernickelt, Alu-Hebelgriff (blau).

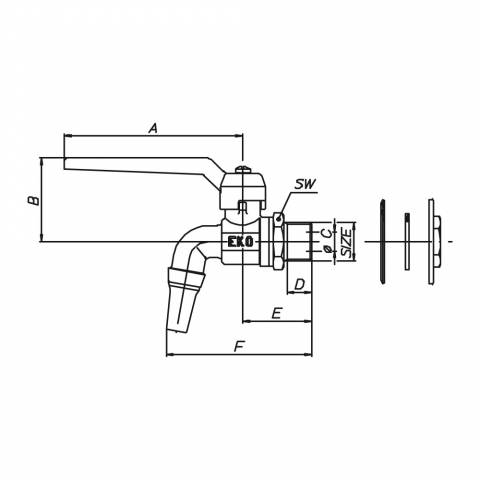

| NENNWEITE | 1/2" | 3/4" | 1" |
| ARTIKELNUMMER | S0085N04 | S0085N05 | S0085N06 |
| A mm | 95 | 95 | 95 |
| B mm | 41 | 43 | 46,5 |
| øC Durchgang | 10 | 12,5 | 17,5 |
| D mm | 15 | 21 | 17 |
| E mm | 36,7 | 44,15 | 44 |
| F mm | 77,5 | 92,5 | 105 |
| SW mm | 27 | 33 | 40 |
| Gewicht gr. | 262 | 375 | 502 |
| Articolo | Specifiche |
|---|---|
| S0085N04 | Kugelauslaufhahn PN 16 mit Dichtung und 6-Kantmutte für Tankeinbau und Auslaufdüse, Messing vernickelt, Alu-Hebelgriff (blau). - 1/2" - ISO |
| S0085N05 | Kugelauslaufhahn PN 16 mit Dichtung und 6-Kantmutte für Tankeinbau und Auslaufdüse, Messing vernickelt, Alu-Hebelgriff (blau). - 3/4" - ISO |
| S0085N06 | Kugelauslaufhahn PN 16 mit Dichtung und 6-Kantmutte für Tankeinbau und Auslaufdüse, Messing vernickelt, Alu-Hebelgriff (blau). - 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- RUBINETTI
- CURVI PORTAGOMMA
Eigenschaften EKO
EIGENSCHAFTEN
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
